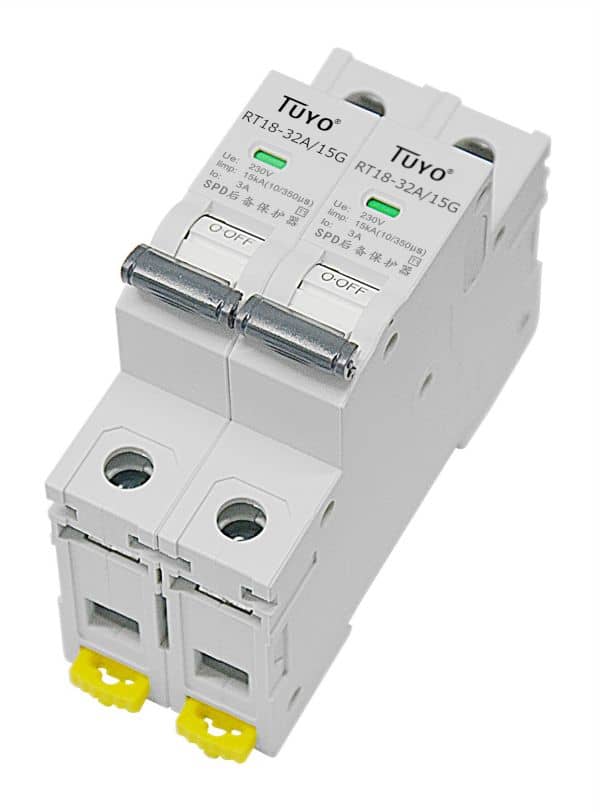

RT18-32A防雷专用后备保护器
2025-01-03
产品介绍：
RT18-32A（浪涌保护器专用后备保护装置）作为新一代的浪涌保护器后备保护装置，具有分断能力强和更高的电涌耐受能力。SCB在浪涌保护器(SPD)发生劣化，配电线路发生异常过电压，使浪涌保护器导通发生短路时能迅速切断电路，防止浪涌保护器起火。相对于同类其他产品来说本产品具有对SPD保护更灵敏，可提供持续防雷能力，线路保护电压更低，能更好的保护后端设备。
产品特点：
★采用模块式结构组合成整体，每相独立保护★工频3A毫秒级脱扣保护
★冲击次数满足SPD型式试验次数
★工频电流与雷击电磁脉冲双通道，有效降低工频预期短路峰值电流
★有雷击感应电流时，瞬态大电流在SCB上产生的残压较小
★35mm标准导轨安装
产品使用范围：
◆电源防雷系统:TN/TT/IT供电系统SPD
产品性能参数：
|
型号 |
RT18-32A/60 |
RT18-32A/80 |
RT18-32A/100 |
RT18-32A/15G |
RT18-32A/25G |
|
等级 |
T2 |
T1 |
|||
|
额定工作电压(Ue) |
230V AC |
||||
|
直流击穿电压(100V/S) |
DC:600V±20% |
||||
|
冲击通流量(10/350μs) |
- |
- |
- |
15KA |
25KA |
|
最大通流量(8/20μs) |
60KA |
80KA |
100KA |
- |
- |
|
工频电流脱扣值 |
3A |
||||
|
脱扣时间 |
≤0.2S |
||||
|
机械寿命 |
1000次 |
||||
|
端子最大接线 |
35mm2 |
||||
|
工作环境 |
温度-25~+60℃，相对湿度≤95%(25℃) |
||||
|
外壳防护等级 |
IP20 |
||||
|
安装方式 |
35mm标准导轨安装 |
||||

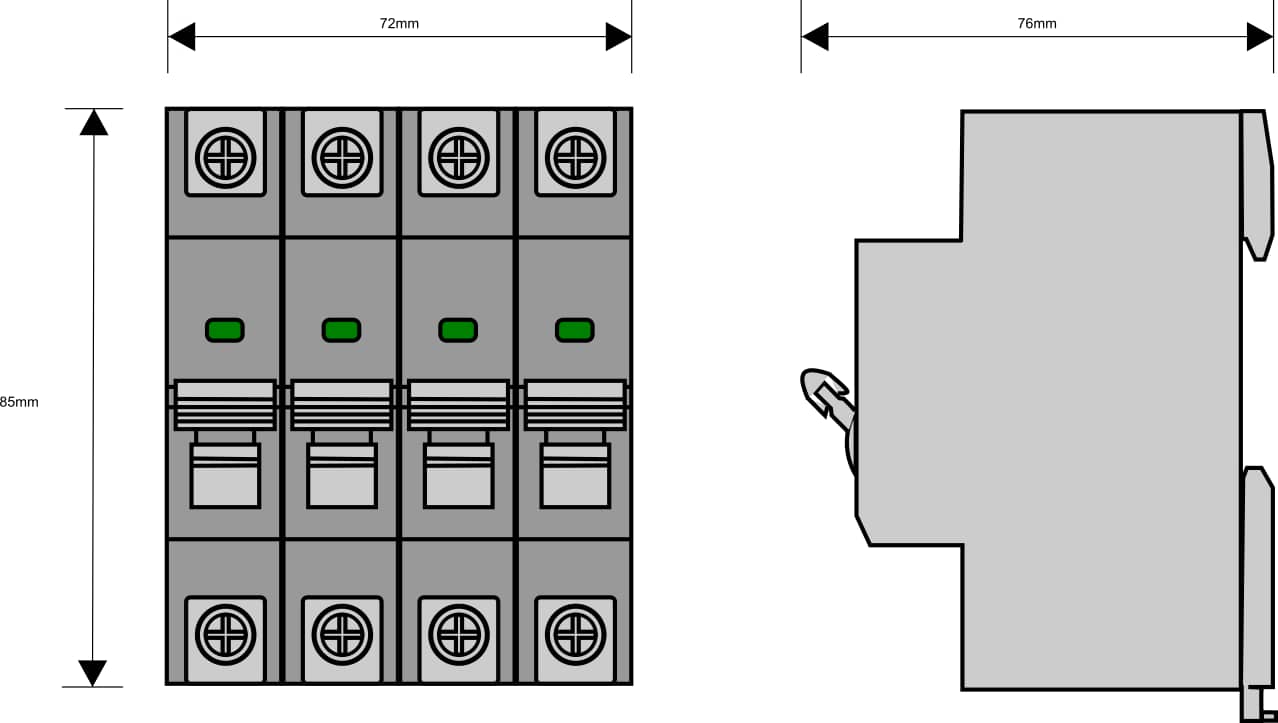

产品尺寸：

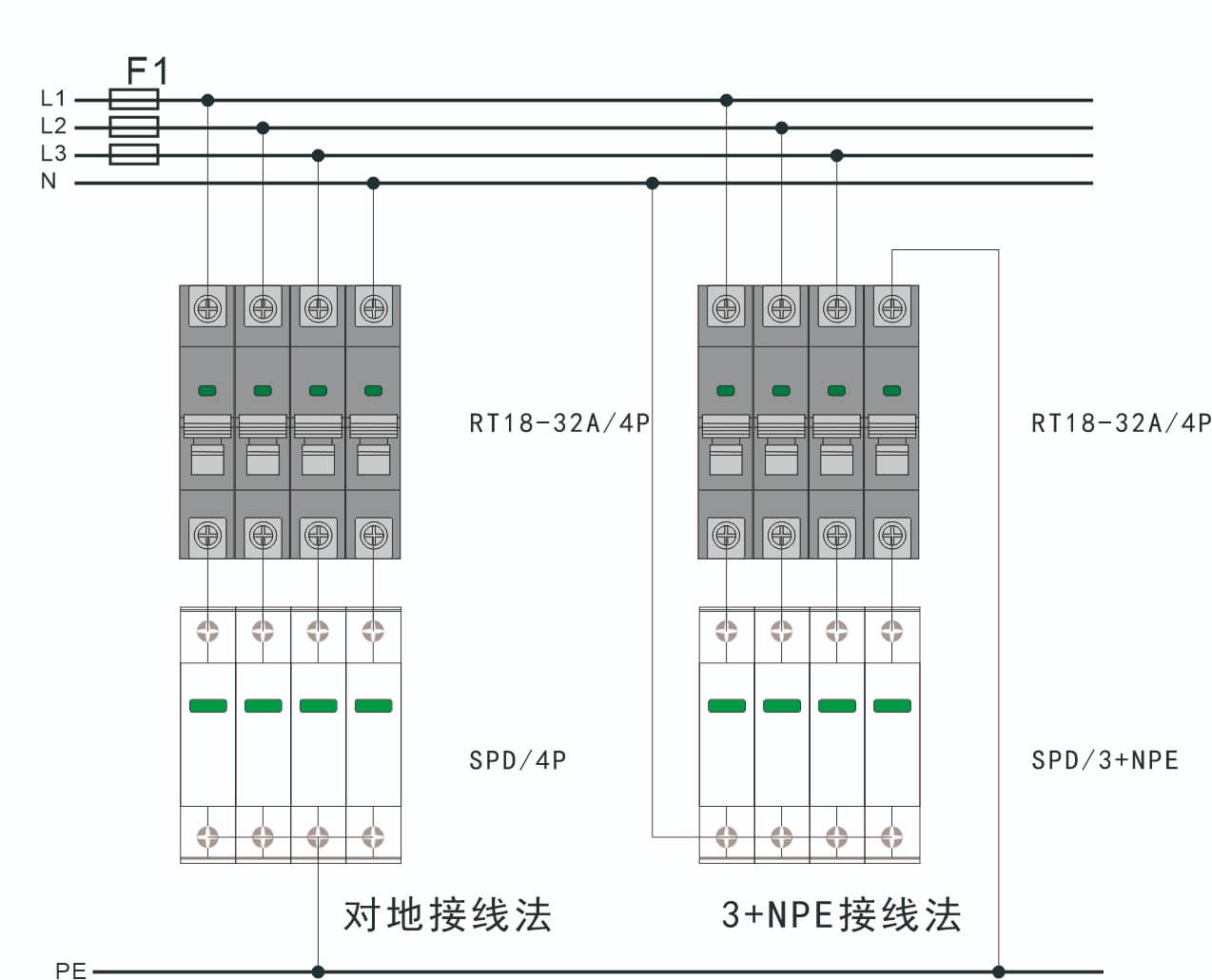

使用说明及安装示意图：
1.SCB可对通过的工频电流和雷电流实现选择性分断，能有效保护SPD因异常暂态过电压时SPD发生熔穿短路，造成严重火灾事故。2.对通过的工频电流和雷电流实现选择性分断，能有效保护SPD电涌保护器因发生劣化致SPD启动电压降到低于电源电压,工频漏电流增大，造成严重火灾事故。
3.当SPD有雷电流通过时，这个外置脱离器不会出现误脱扣，使电气设备防雷始终处于有效状态。
