TVMP系列多脉冲电源防雷器
2024-10-14

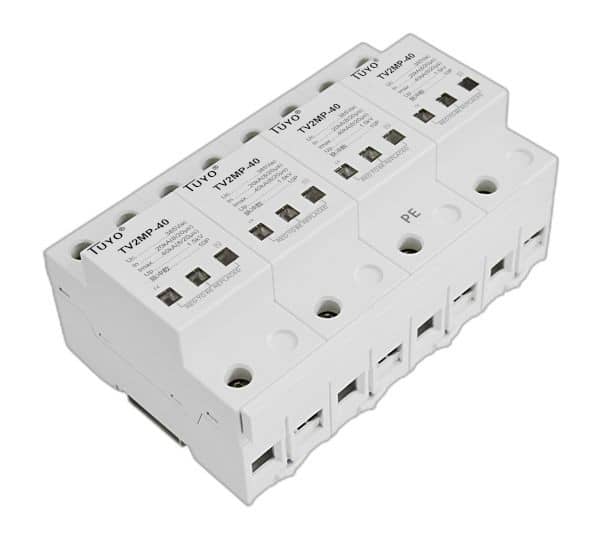

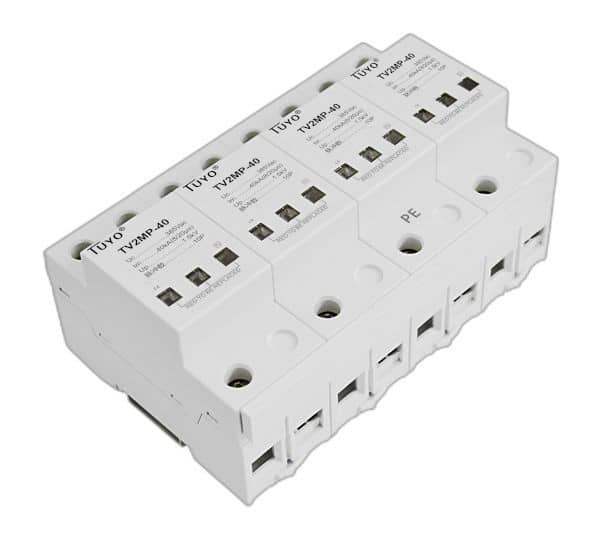

产品介绍：
多脉冲电源防雷模块是由多个高性能限压防雷芯片组成，能有效连续泄放1秒内的10次脉冲雷电流。内置过流保护电路，采用温控断路技术，彻底避免火灾的发生。专用于低压电源系统的雷电电涌防护，适用于LPZ0A—LPZ2防雷分区界面的雷电过电压和瞬态过电压的防护，特别适用于电网电压波动范围较大、多雷地区、复杂雷区等各种恶劣环境的使用。产品特点：
★选用优质压敏电阻，性能稳定可靠★适用于不同电网制式，保护更全面
★高雷电放电能力，10-9级响应速度
★内置温控断路装置
★失效检测指示
★具备遥信报警接口
★35mm 导轨安装，标准模块化设计
★节能、环保，安装简单、方便，无须特殊维护
产品使用范围：
✦电源线路屏蔽埋地输入建筑物的总配电柜✦楼层或机房配电房
✦建筑物内有室外进出线路输入的配电箱
✦室外配电柜/配电箱
产品性能参数：
|
型号 |
TV3MP-20 |
TV2MP-40 |
|
电源系统 |
TT-TN-IT |
TT-TN-IT |
|
额定电压 Un |
220V |
220V |
|
最大持续运行电压 Uc |
385V |
385V |
|
标称放电电流 In(8/20μs) |
10KA |
20KA |
|
最大放电电流 Imax(8/20μs) |
20KA |
40KA |
|
脉冲数量 |
10P |
|
|
电压保护水平 Up |
＜1.2KV |
＜1.5KV |
|
过流保护装置推荐 |
63A/35KA |
|
|
外壳保护级 |
IP20 |
|
|
遥信接口(可选) |
常开/深闭触点端子 |
|
多脉冲说明：多脉冲脉冲次数为10次。第一次和最后一次脉冲电流峰值为In，第2次至第9次脉冲电流峰值为0.5In；最后两次脉冲间的间隔时间为400ms，其他相邻两次脉冲间的间隔时间为60ms。

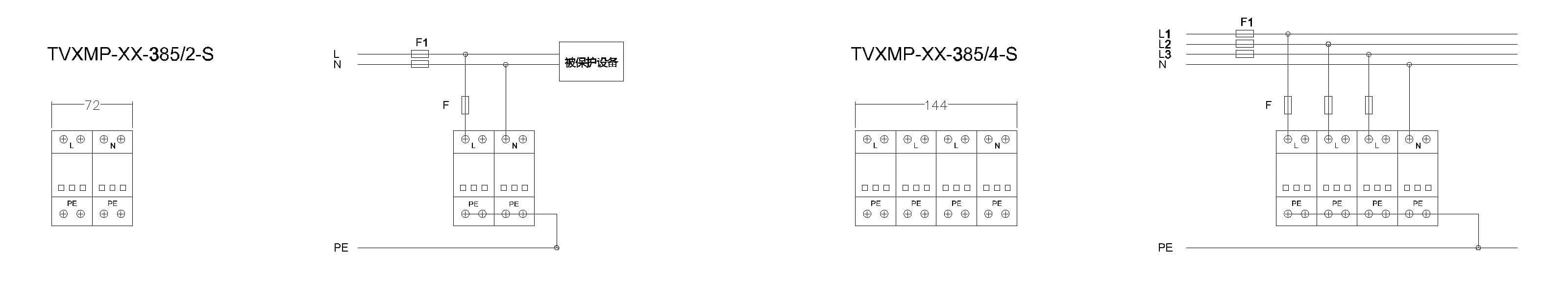

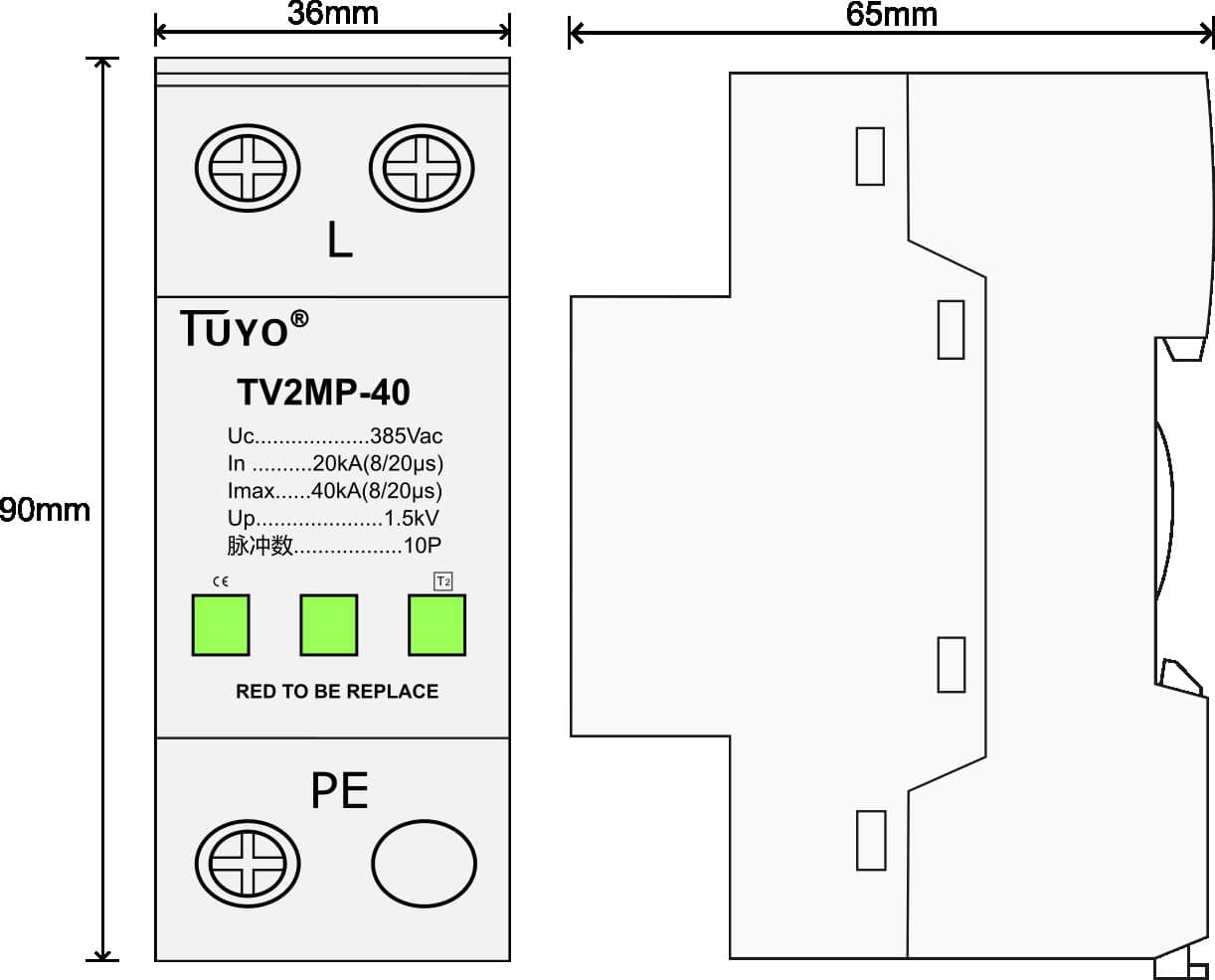

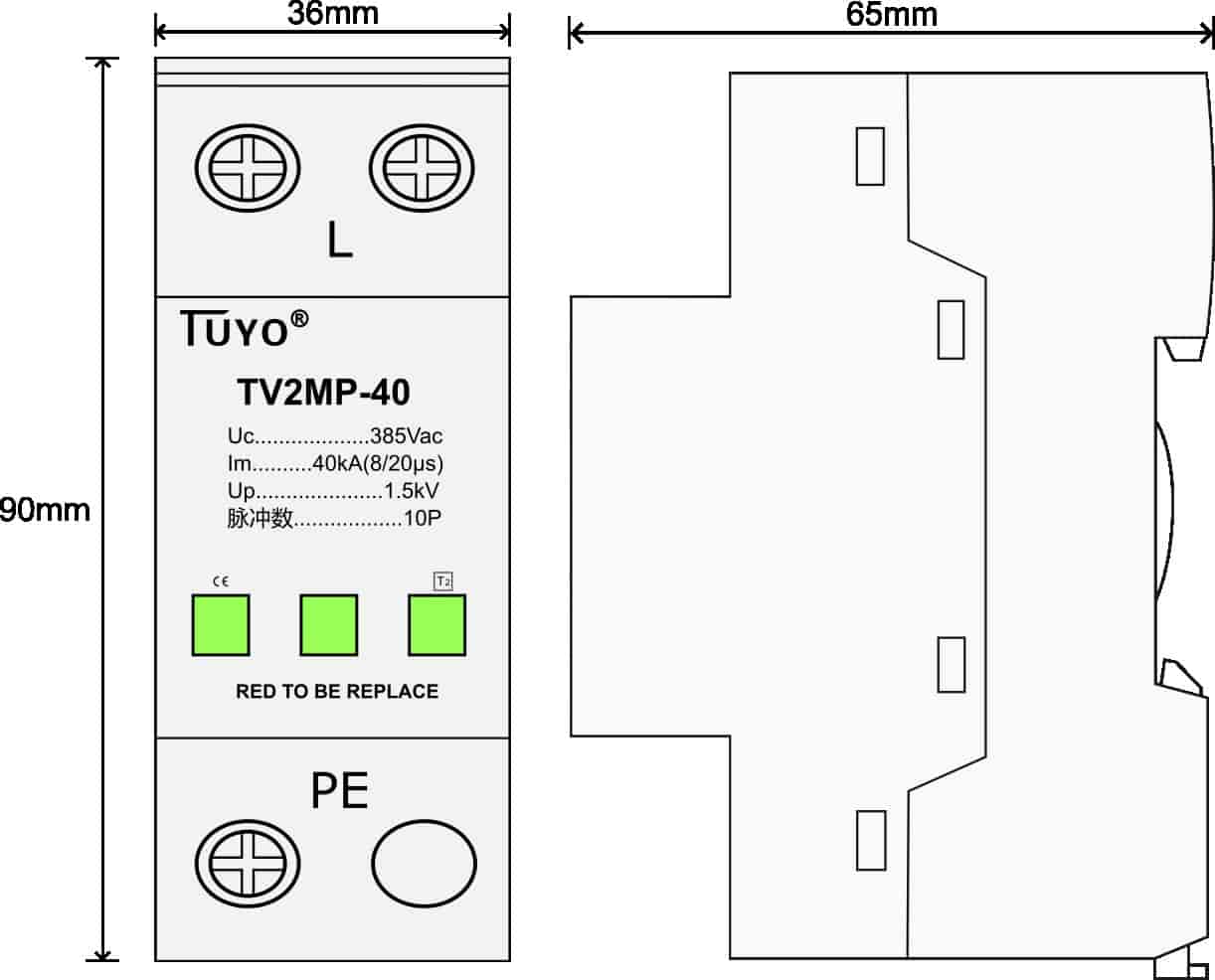

产品尺寸及安装示意图：
1.安装前必须切断电源，严禁带电操作。
2.建议在防雷模块前端串联熔断器或自动断路器
3.安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
4.安装完毕后，检查防雷模块是否正常工作。
5.防雷模块在使用期间，应定期检测并查看故障显示窗口（工作指示灯）状态，当故障显示窗呈红色或工作指示灯不亮（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。
6.并联式电源防雷模块应并联安装（也可采用凯文接线方式），可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
