LD雷电峰值记录仪
2024-10-08
产品介绍：

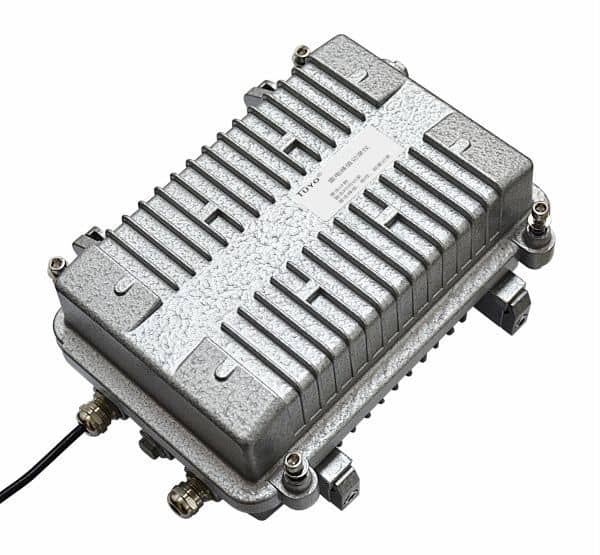

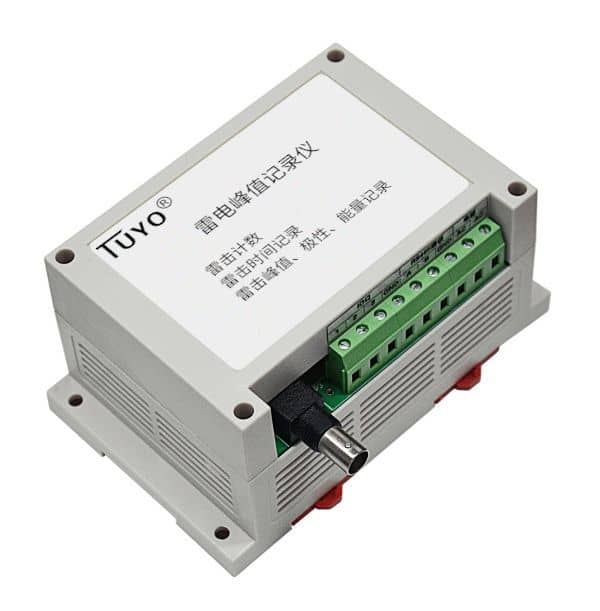

TY-LD雷电峰值记录仪可对安装在配电箱输电线、工控线或接闪装置、引下装置上的罗氏线圈传回的模拟微分信号进行波形还原，通过处理器计算可还原并记录雷电流的波形、极性、峰值、电荷量、比能量、时间、次数或线路上入侵浪涌的极性、峰值、能量、时间、次数。不但可为被保护建筑物的雷电防护研究提供大量的实测数据，客户还可通过查看历史数据了解防雷产品泄放雷电次数、雷电大小及雷电侵入建筑物的途径。产品特点：
★使用柔性罗氏线圈，便于在各种接闪或引下装置上安装使用。★使用无源积分电路并配合高速A/D转换芯片，波形采集带宽广，还原精度高。
★电源与有线通信电路设计有雷电防护线路，产品工作更可靠。
产品使用范围：
✦防雷接地系统产品性能参数：
|
型号 |
TY-LD |
|
|
规格 |
感应雷、485 |
直击雷、485 |
|
工作电压 |
170～250VAC |
|
|
监测显示 |
后台软件 |
|
|
设备功耗 |
≤5W |
|
|
雷击动作电流 |
1～100kA |
|
|
采样速率 |
1点/μs |
|
|
采样深度 |
12bit |
|
|
采集精度 |
峰值±10%/电荷量±20%/比能量±35% |
|
|
采集信息 |
雷电次数、波形、极性、峰值、电荷量、比能量、时间 |
|
|
通讯方式 |
RS485 |
|
|
线圈内经 |
90mm |
|
|
工作温/湿度/海拔高度 |
-20～+60℃/≤95%RH/≤3000m |
|

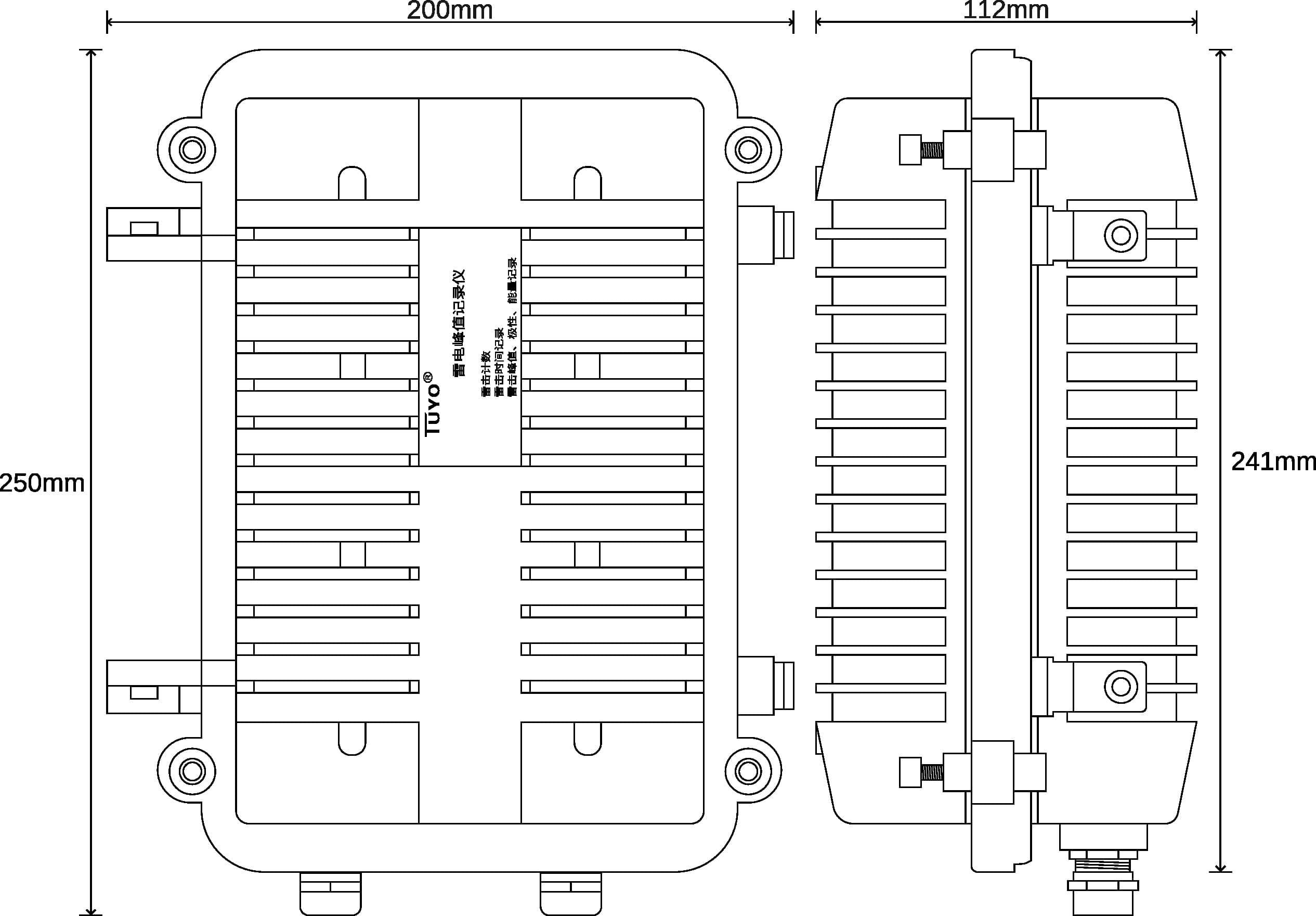

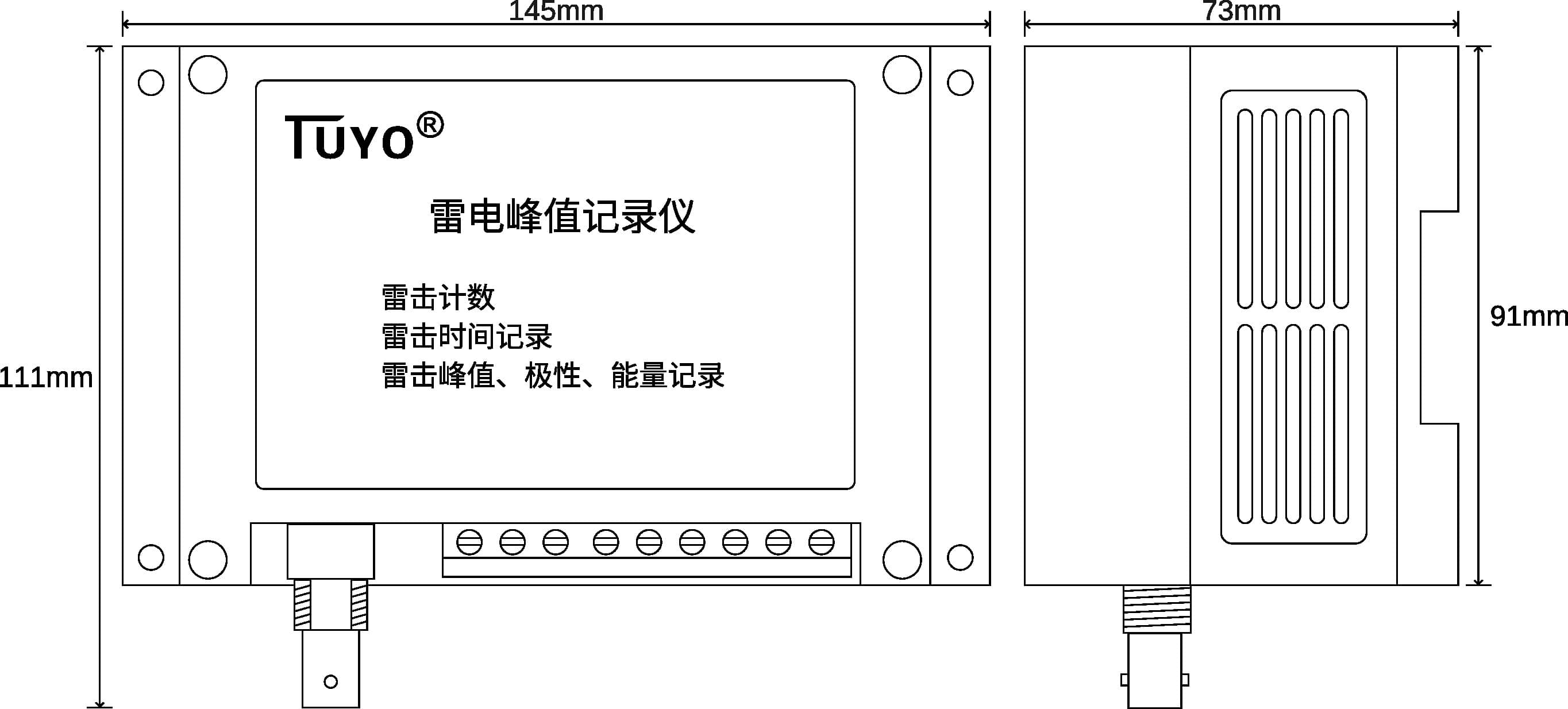

产品尺寸及安装接线示意图：
1.安装前必须切断电源，严禁带电操作。
2.可使用固定安装卡就近安装在接闪器或引下线附近的墙面或支架上。各类线路通过产品的防水接口进入设备，并与设备内的相应接线端口相连。
3.安装时请根据安装示意图所示连接，AC接市电220VAC，不分L、N线，A、B为485数据通讯接口，GND为485数据通讯信号地，切勿错接。
