GRMB非接触式接地电阻监测仪
2024-10-08
产品介绍：
TY-GRMB非接触式接地电阻在线检测仪专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS232、RS485 有线通信或GSM 无线通信传输数据，实现远程在线监测。检测仪内置传感器与电路板，完全封闭，具有防雨淋、防尘、耐高低温、防腐、阻燃等特性，确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。产品特点：
★实时非接触测量在线监测接地电阻★具有防爆功能
★分辨率达0.01Ω ，精度达2%rdg±3dgt
★自身防雷能力达100kA
★RS485通讯，Modbus通讯协议
产品使用范围：
✦输电线路杆塔接地✦地下矿井设备接地
✦气象防雷接地
✦石油化工接地
✦通讯接地
✦变配电站接地
✦铁路设施接地
✦建筑仓库接地
✦电气设备接地等
产品性能参数：
|

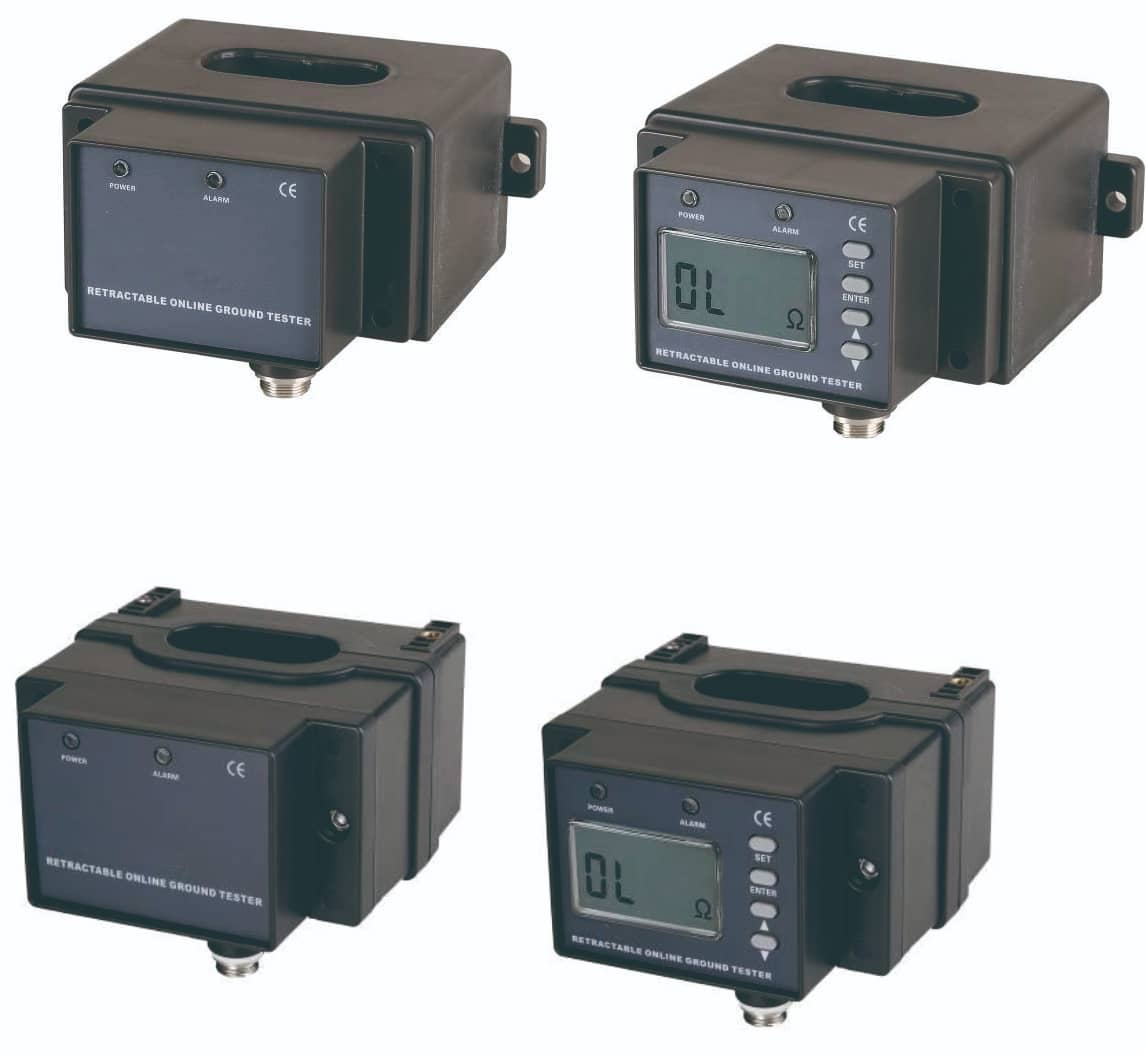

型号 |
TY-GRMB-B(闭环) |
TY-GRMB-BL(闭环) |
TY-GRMB-K(开环) |
TY-GRMB-KL(开环) |
|
数据显示 |
- |
4位LCD |
- |
4位LCD |
|
报警方式 |
声光告警 |
|||
|
报警设置 |
后台软件 |
面板按键、后台软件 |
后台软件 |
面板按键、后台软件 |
|
测量范围 |
0.01~200Ω |
0.01~100Ω |
||
|
分辨率 |
0.001Ω |
|||
|
精度 |
±2%rdg±3dgt(20℃±5℃,70%RH以下) |
|||
|
防水等级 |
IP54 |
|||
|
通讯方式 |
RS485(可选 RJ45以太、无线) |
|||
|
电源 |
6~12V DC,50mA Max(外部供电，选配无线 12V DC 150mA Max) |
|||
|
工作环境 |
温度-20~+55℃，湿度20%~90%RH |
|||
|
安装方式 |
地线穿孔尺寸60×30mm |
地线穿孔尺寸56×26mm |
||
|
附件 |
电源适合器*1，1米通信线*1 |
电源适合器*1，铝合金扣件*2，1米通信线*1 |
||

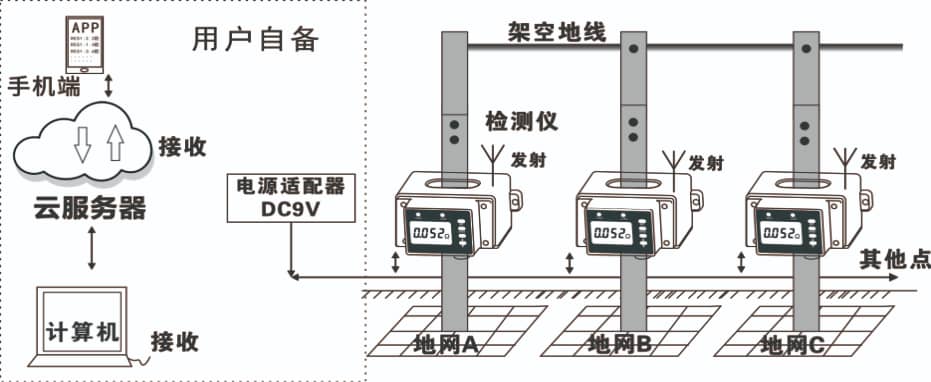

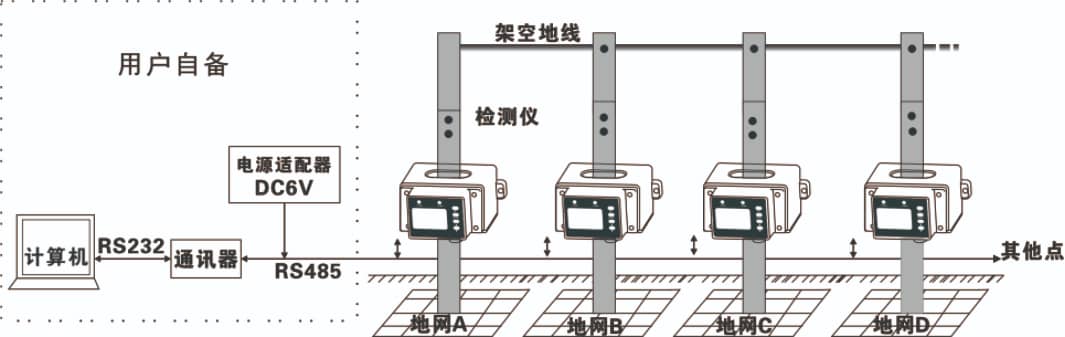

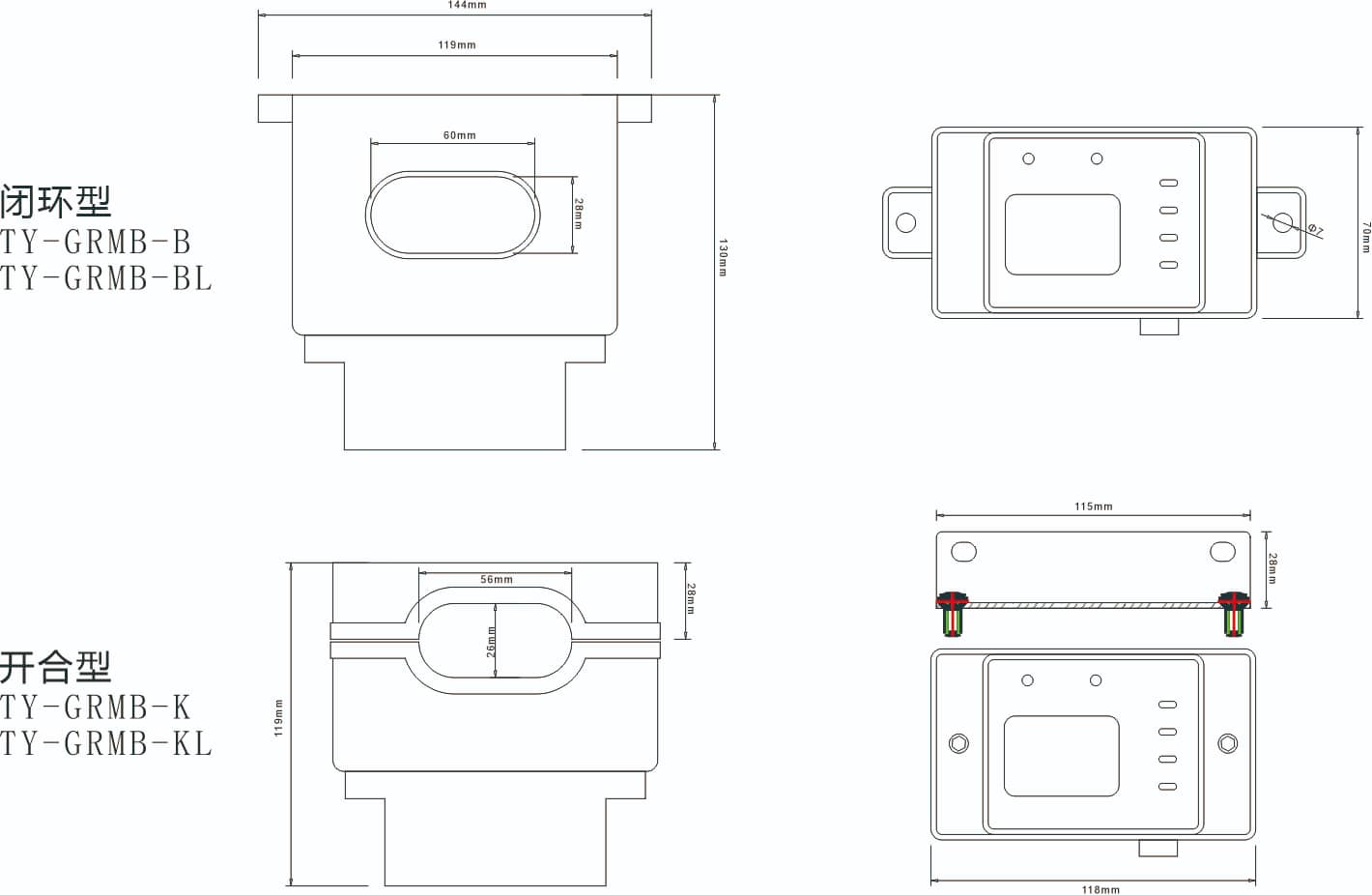

产品尺寸及拓扑示意图：
1.将检测仪安装到形成回路的接地引下线上，接地引下线需解扣安装。
闭环式:接地电阻在线检测仪安装时需断开接地引下线，可直接安装在接地扁钢上或安装在背板上。
开合式:接地电阻在线检测仪安装时不需断开接地引下线，检测仪配有五金安装件有2种安装方式，可直接安装在接地扁钢上或安装在背板上。安装时首先确定安装方式，在后座上安装五金件，将五金件固定好。然后松开上下座紧固螺钉，将接地引下线套入检测仪，再将上下座紧固螺钉锁紧。
2.电源输入端对应接入“+”和“-”，保护地线接入PE。
3.外部通信电缆接入RS485A，RS485B。
4.地线穿心孔60mmx30mm
5.接线方式 棕色---电源输入正；黑色---电源输入负；蓝色---RS485 信号正“A”；灰色---RS485 信号负“B”；白色---信号屏蔽地；(电源输入地与屏蔽地可以短路连接)
