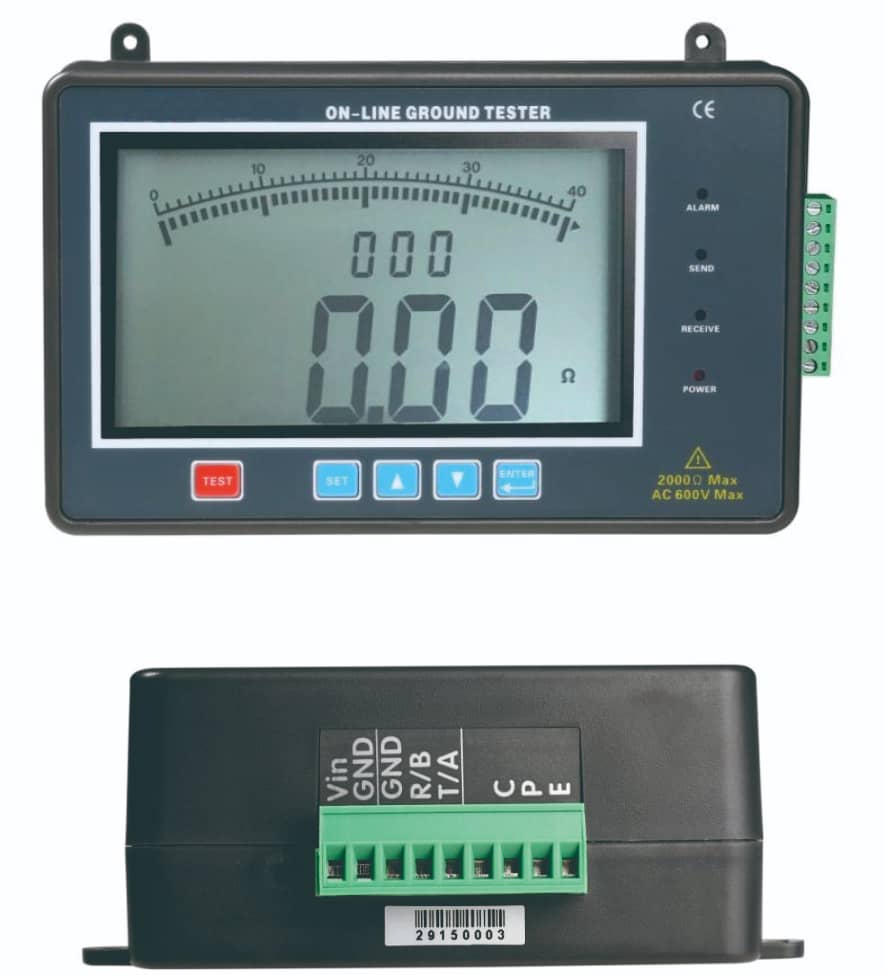

GRMA接触式接地电阻监测仪
2024-10-08
产品介绍：
TY-GRMA接触式接地电阻在线检测仪采用三线法或二线法测试接地电阻，运用平均值整流法测试接地电压，在线检测、实时监测。将待测地线穿心通过、绝不影响防雷接地效果和设施的正常运行，无需自检、实时检测、采用RS232、RS485 有线通信传输数据，实现远程在线监测。检测仪内置传感器与电路板，完全封闭，具有防雨淋、防尘、耐高低温、防腐、阻燃等特性，确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。产品特点：
★实时高精度、高稳定度在线监测接地电阻★具有防爆功能
★分辨率达0.01Ω ，精度达2%rdg±3dgt
★自身防雷能力达100kA
★RS485通讯，Modbus通讯协议
产品使用范围：
✦输电线路杆塔接地✦地下矿井设备接地
✦气象防雷接地
✦石油化工接地
✦通讯接地
✦变配电站接地
✦铁路设施接地
✦建筑仓库接地
✦电气设备接地等
产品性能参数：
|
型号 |
TY-GRMA-C |
||
|
接地电阻 |
量程 |
精度 |
分辨率 |
|
0.01~20Ω |
±2%rdg±3dgt(辅助接地电阻100Ω±5%，对地电压＜10V) |
0.01Ω |
|
|
0.1~200Ω |
0.1Ω |
||
|
1~2000Ω |
1Ω |
||
|
接地电压 |
0~600V AC |
±2%rdg±3dgt |
1V |
|
测量方式 |
精密三线测量、简易两线测量 |
||
|
测量方法 |
接地电阻:额定电流变极法，测量电流 11mA Max，128Hz； |
||
|
电源 |
标准:12±1V DC、400mA Max，选配:24±1V DC（外部提供） |
||
|
接口 |
插拔式接线端子：9针端子座 |
||
|
通讯方式 |
RS485(可选 RJ45以太、无线) |
||
|
数据存储 |
400组,闪烁显示“FULL”符号表示存储已满 |
||
|
报警提示 |
声光报警 |
||
|
附件 |
电源适配器：1件，通讯线：1件，9P 接线端子 |
||

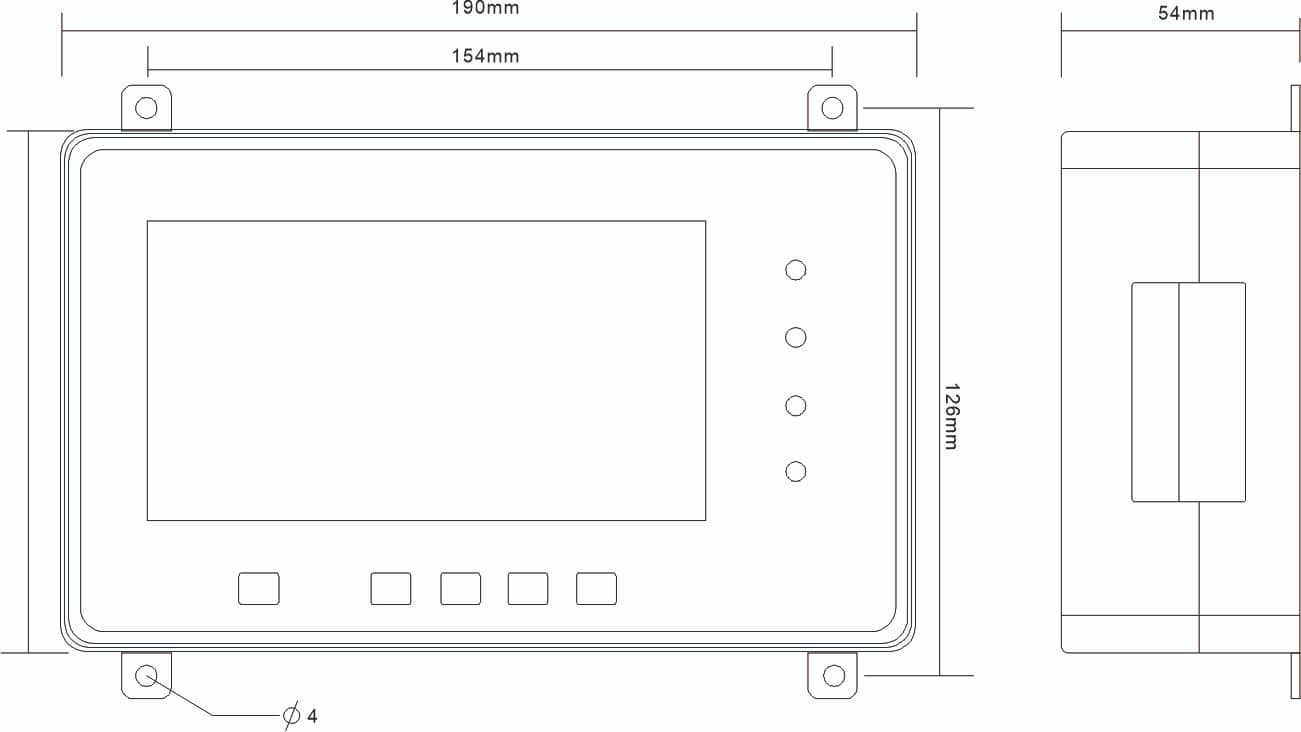

产品尺寸及拓扑示意图：

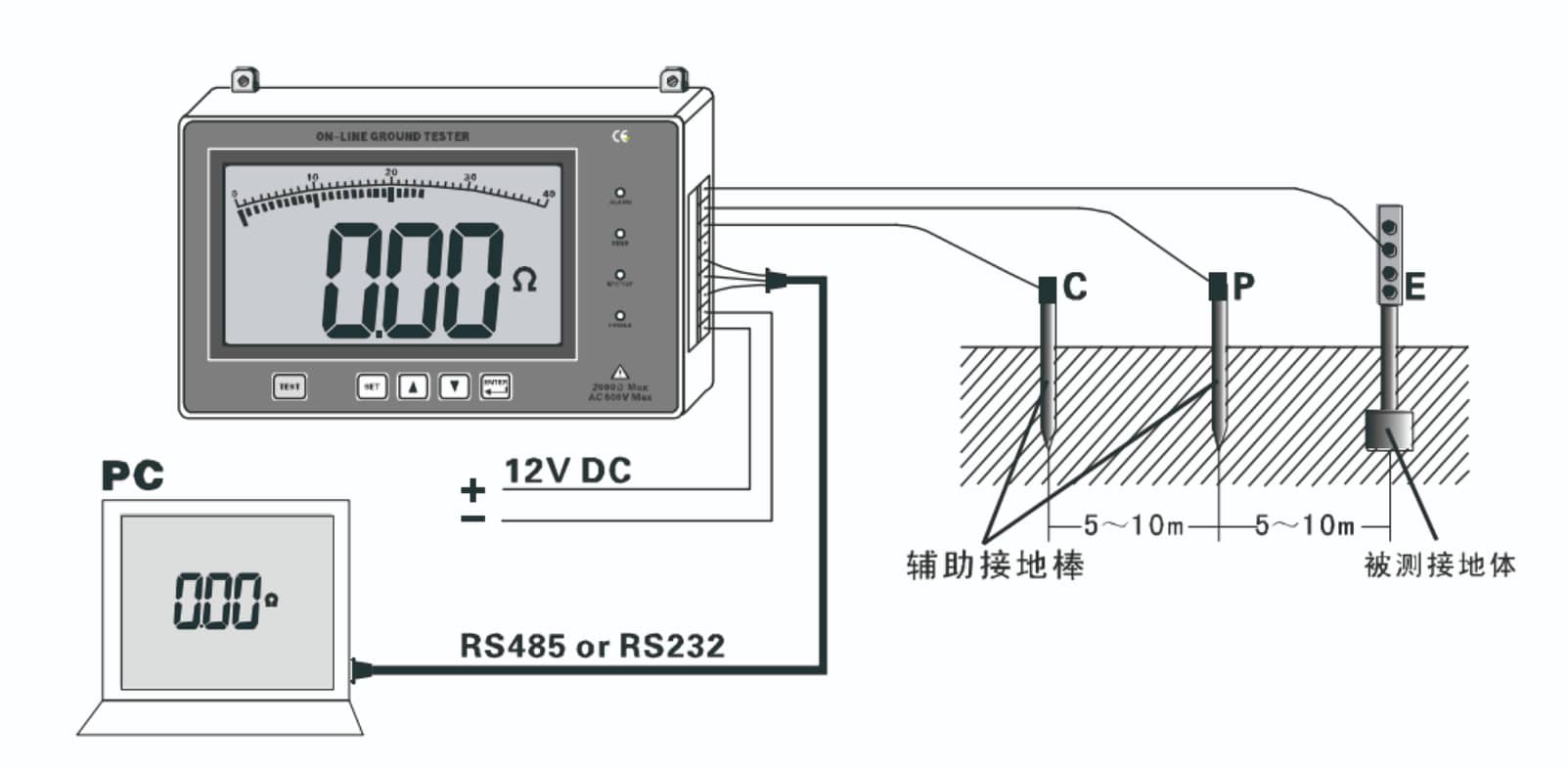

1.设置辅助接地极：在被监测接地极 E 的附近同一直线上，每间隔 5～10 米做好辅助接地极 P、C。辅助接地极应用接地材料或不锈钢材制作，防止锈蚀腐烂，辅助接地极的接地电阻值越小越好，一般要求辅助接地极的接地电阻值不超过 100Ω，对地电压小于 10V，这样才能保证在线监测的准确性。
2.连接并测试：按接口标示连接电源、辅助接地极、通讯等。检测仪与辅助地极的连接最好使用电力线扣固定(便于后期维护拆卸)，也可以焊接。
