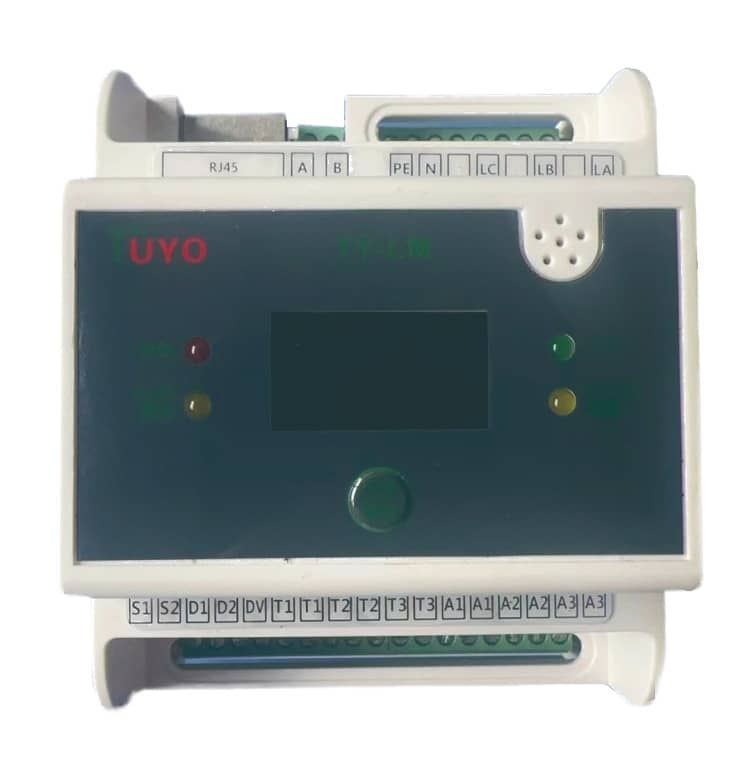

LM智能防雷监测终端
2024-10-08
产品介绍：
TY-LM智能防雷监测终端配合防雷器使用，在线采集防雷器的劣化状态、电网电压、泄漏电流、雷击次数、工作温度、SCB状态、接地状态等相关数据，并提相应的故障报警和寿命预警信息。具备RS-485及RJ45以太网口，采用 ModbusRTU通讯协议，可将数据传送至控制平台显示。产品特点：
★电网电压采集★防雷器劣化状态、工作温度、泄漏电流
★SPD的全生命周期检测（百分比），防雷器寿命预估
★485总线、RJ45以太网通讯，方便组网
★模块化标准35mm导轨安装
★采集精度高，不低于90%
★低功耗设计
★现场报警功能，轻松实现现场管理
★远程报警功能，通过云服务器，获取实时报警信息
产品使用范围：
✦电源防雷系统：SPD，SCB等需具备遥信接口供监测产品性能参数：
|
型号 |
TY-LM |
|
工作电源 |
170-250V AC ≤50mA |
|
遥信状态监测 |
2组 (SPD、SCB状态) |
|
温度监测 |
4组温度(-20~+120℃) |
|
泄漏电流监测 |
支持 |
|
线路告警 |
接地不良 |
|
寿命预期 |
支持 |
|
雷击计数动作电流 |
0.1~100KA |
|
雷击计数范围 |
0~9999 |
|
电网电压监测 |
3相相电压检测 |
|
传感器附件 |
温度传感器、漏电流线圈、雷击感应线圈 |
|
通讯方式 |
RS485、 RJ45以太（可选无线) |
|
工作环境 |
温度:-20~+70℃，湿度:＜95%RH |
|
外壳防护等级 |
IP20 |
|
安装方式 |
35mm标准导轨安装 |

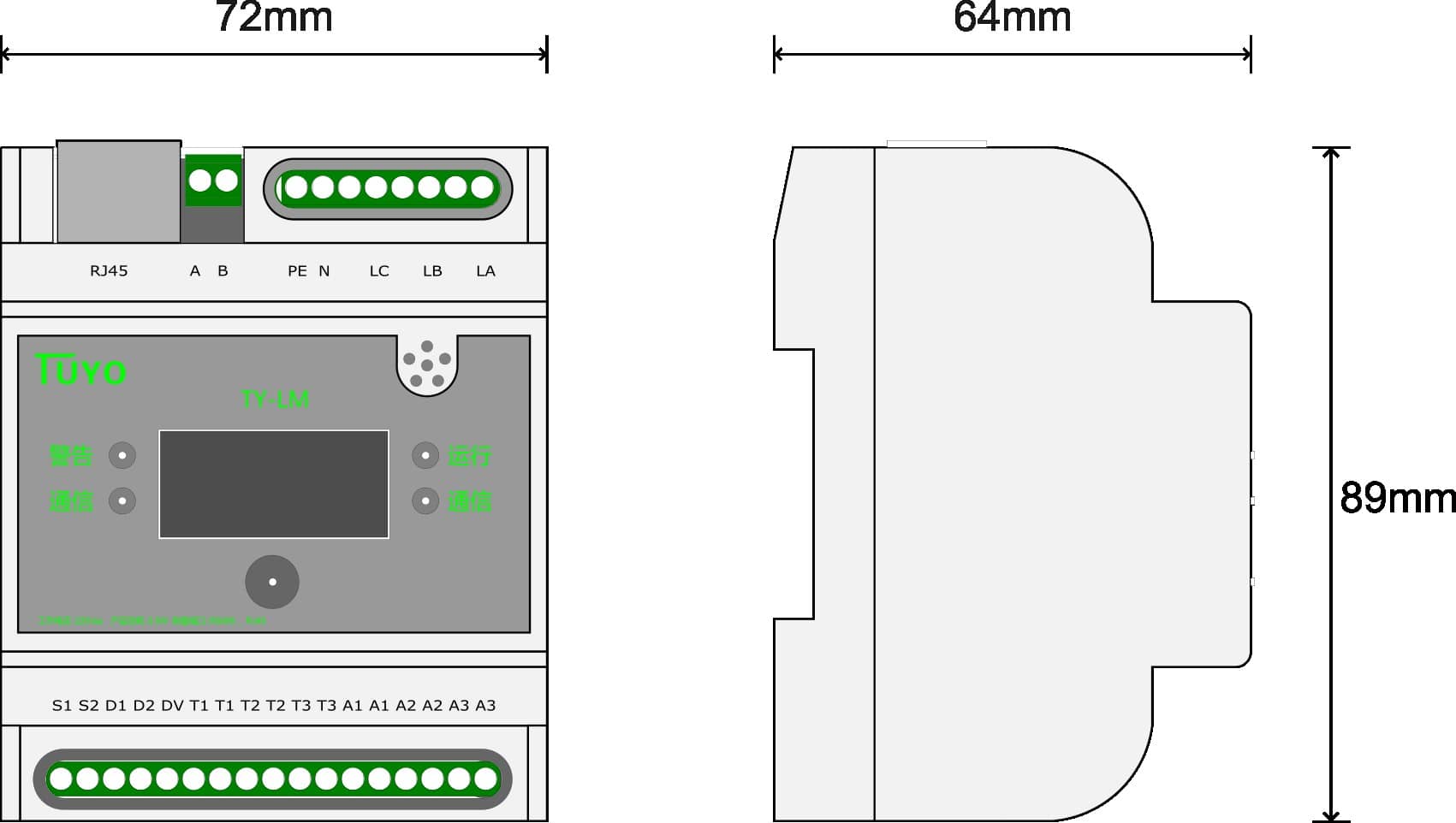

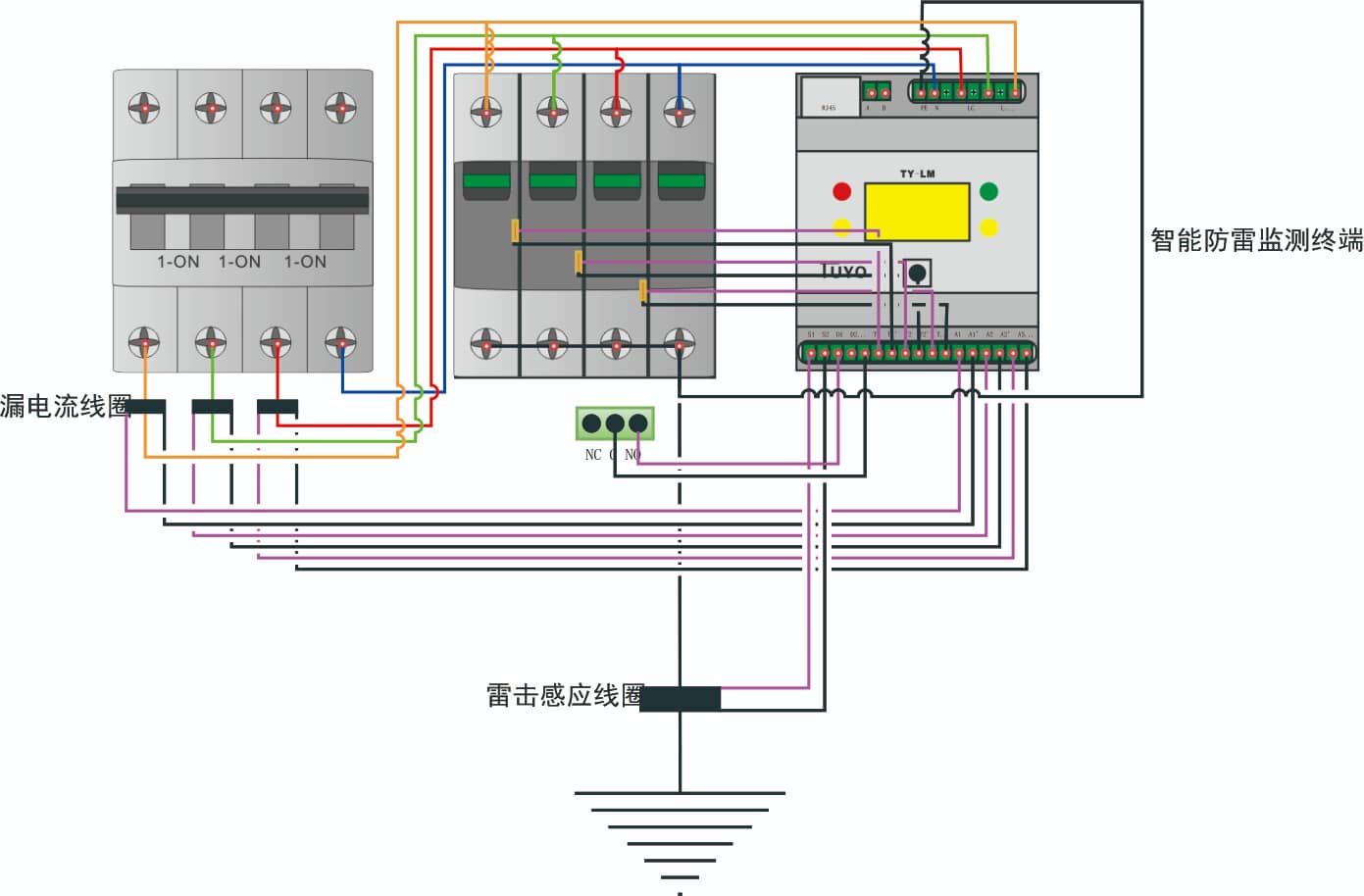

产品尺寸及安装接线示意图：
1.本产品的主要用途是监测防雷器工作状态、雷击次数等。
2.接线按照颜色接电源线和通讯线，不可接错。
3.检修时禁止带电焊接有关集成电路,不得随意更改电路的元器件规格、型号、参数。
4.雷雨季节前、后的检查。
5.本地发生行云闪电后的检查。
