CTM-B防雷有线智能网关
2024-10-08

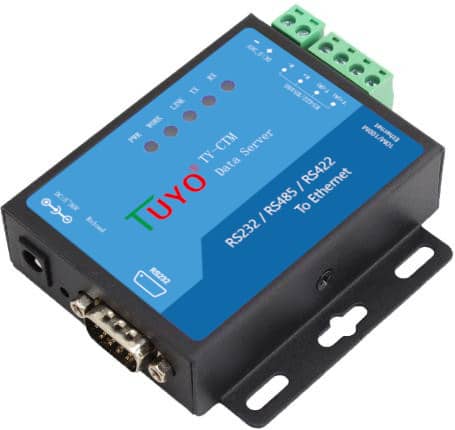

产品介绍：
TY-CTM-B防雷有线智能网关是“雷电在线监测系统”的数据传输重要组成产品，支持采集终端通过485/232进行数据接收，透传至以太网，具有传输高稳定性、高可靠性。TY-CTM-B可实现RS232/485/422转以太网双向透传功能；具备1路以太网口，10/100Mbps速率；支持超时重启；支持自定义心跳包，杜绝死链接；自定义注册包，检测连接状态。方便客户根据自身网络特点组网收集相关防雷设备状态等数据
产品特点：
★低功耗设计★抗干扰能力强
★数据透明传输
★自组网,高稳定性
★螺丝固定，安装简便
产品使用范围：
✦工业控制系统、现场通讯系统、智能仪表系统、电力系统、交通管理系统、气象监测系统、水处理系统、环境监测系统、矿井、石油仪表系统、LED 信息发布系统产品性能参数：
|
型号 |
TY-CTM-B |
|
工作电源 |
170-250V AC ≤50mA |
|
防雷能力 |
Up＜1.5KV |
|
采集串口 |
RS232*1/RS485*1/RS422*1（不可同时使用） |
|
串口波特率 |
600-230.4K（bps） |
|
通讯方式 |
RJ45、10/100Mbps |
|
网络协议 |
IP、TCP/UDP、ARP、ICMP、IPV4、HTTP |
|
工作环境 |
温度-25~+75℃，湿度5%~95%RH |
|
外壳防护等级 |
IP20 |
|
安装方式 |
避免雨淋、防水浸安装 |

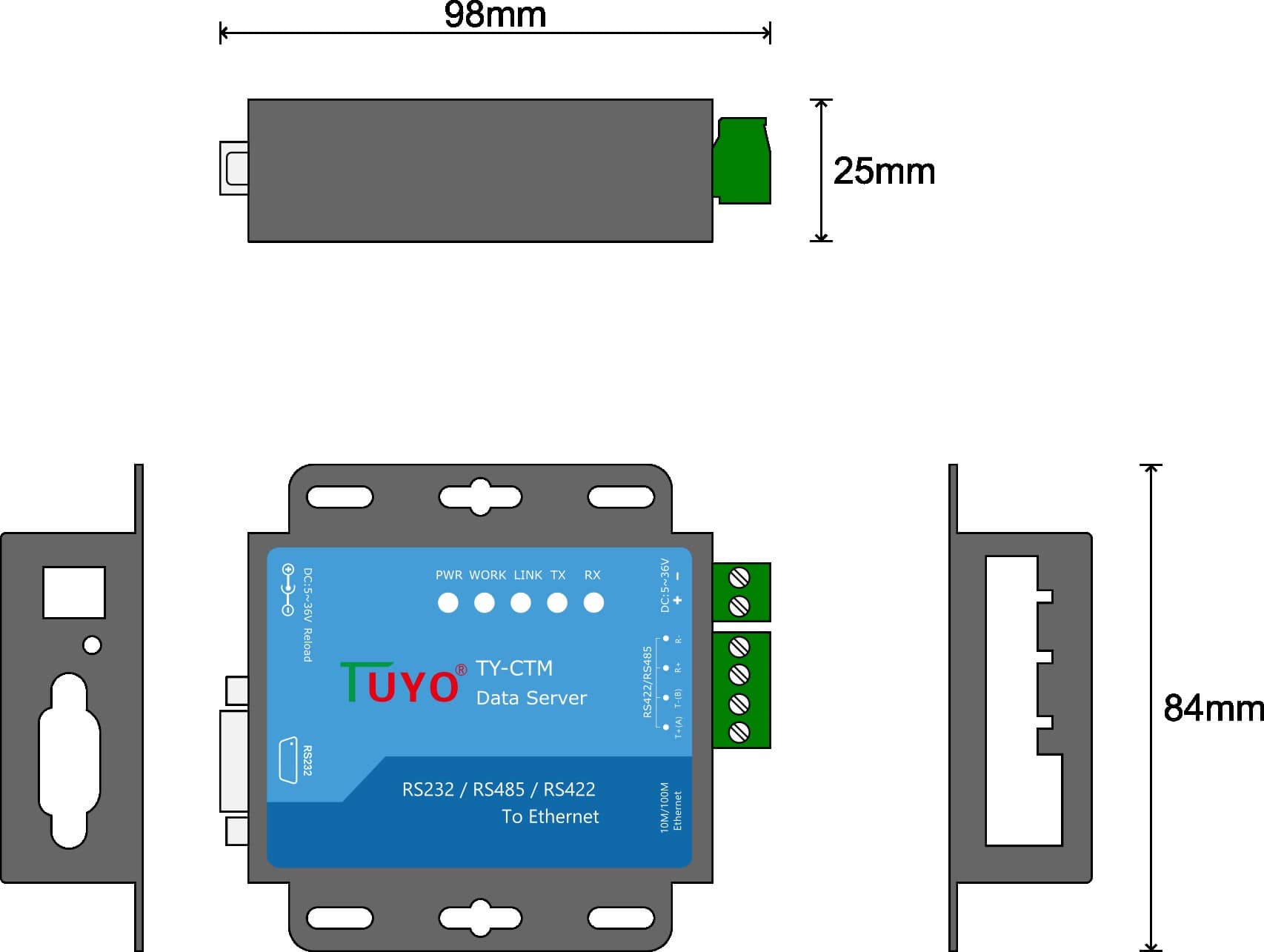

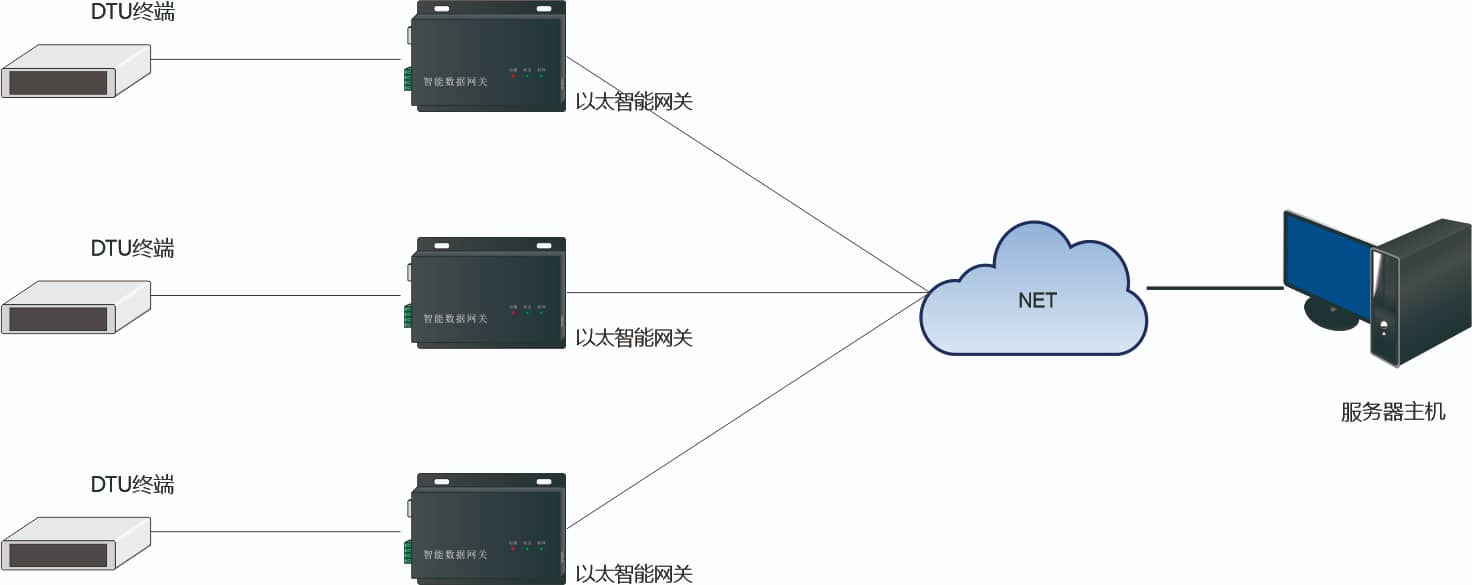

产品尺寸及拓扑示意图：
1.10/100Mbps 自适应以太网接口，支持 AUTO-MDIX 网线交叉直连自动切换。
2.工作模式可选择 TCP Server、TCP Client、UDP Client、UDP Server、HTTPD Client。
3.串口波特率从 600bps 到 230.4Kbps 可设置，支持 None、Odd、Even、Mark、Space 五种校验。
4.自定义心跳包机制，保证连接真实可靠，杜绝死连接。
5.自定义注册包机制，检测连接状态，支持自定义包头。
6.支持 RS232 和 RS485、RS422 三种接口。
7.支持网页、AT 指令、串口协议、网络协议设置参数。
8.可以跨越网关，交换机，路由器运行。
9.可以工作在局域网，也可访问外网。
