CTM-A防雷无线智能网关
2024-10-08

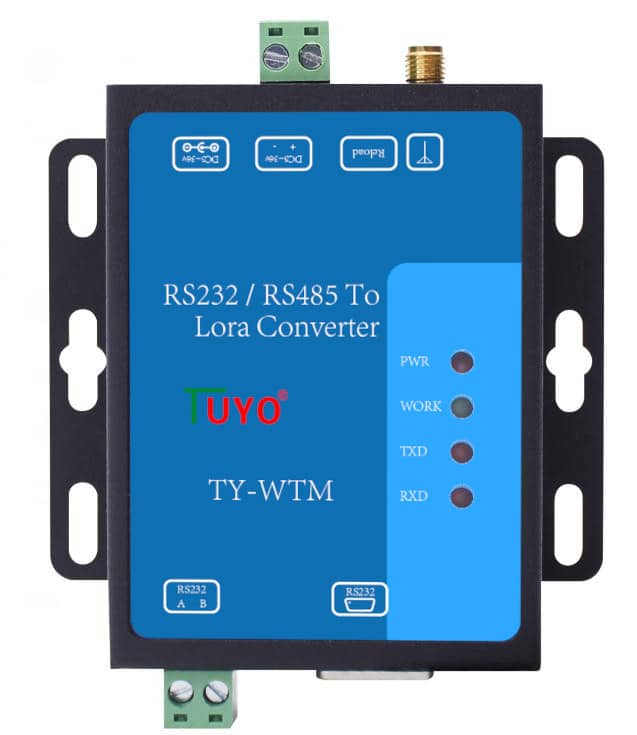

产品介绍：
TY-CTM-A防雷无线智能网关是“雷电在线监测系统”的数据传输重要组成产品，支持采集终端通过485进行数据接收，智能网关具有自组网、自动路由功能，可有效避开WIFI、蓝牙等其他信号干扰，确保数据传输的高稳定性、高可靠性。无线智能网关利用Lora技术，可实现一对一或一对多485从机/主机 UART 接口间双向全透明数据传输，使设备间无需部署有线，方便实现无线远程通讯。LoRa 具有功率密度集中，抗干扰能力强的优势，本产品通讯距离可达 3500m（空旷视距，天线增益 3dBi，高度大于 2m，0.268Kbps空中速率）。
产品特点：
★低功耗设计★抗干扰能力强
★数据透明传输
★自组网,高稳定性
★螺丝固定，安装简便
产品使用范围：
✦工业控制系统、现场通讯系统、智能仪表系统、电力系统、交通管理系统、气象监测系统、水处理系统、环境监测系统、矿井、石油仪表系统、LED 信息发布系统产品性能参数：
|
型号 |
TY-CTM-A |
|
工作电源 |
170~250V AC，50mA |
|
发射功率 |
10dBm~20dBm |
|
接收灵敏度 |
-138.5dBm @0.268Kbps |
|
工作频段 |
398~525MHz |
|
传输距离 |
3500m测试条件:晴朗,空旷,20dBm发射功率,天线增益3dBi,高度大于2m,0.268Kbps空中速率 |
|
通讯方式 |
RS485,Lora |
|
数据接口 |
UART:RS232/485 |
|
工作环境 |
温度-40~+85℃，湿度5~95%RH |
|
附件 |
SMA天线座(外螺内孔 使用470MHz吸盘天线)*1 |
|
外壳防护等级 |
IP20 |
|
安装方式 |
避免雨淋、防水浸安装 |

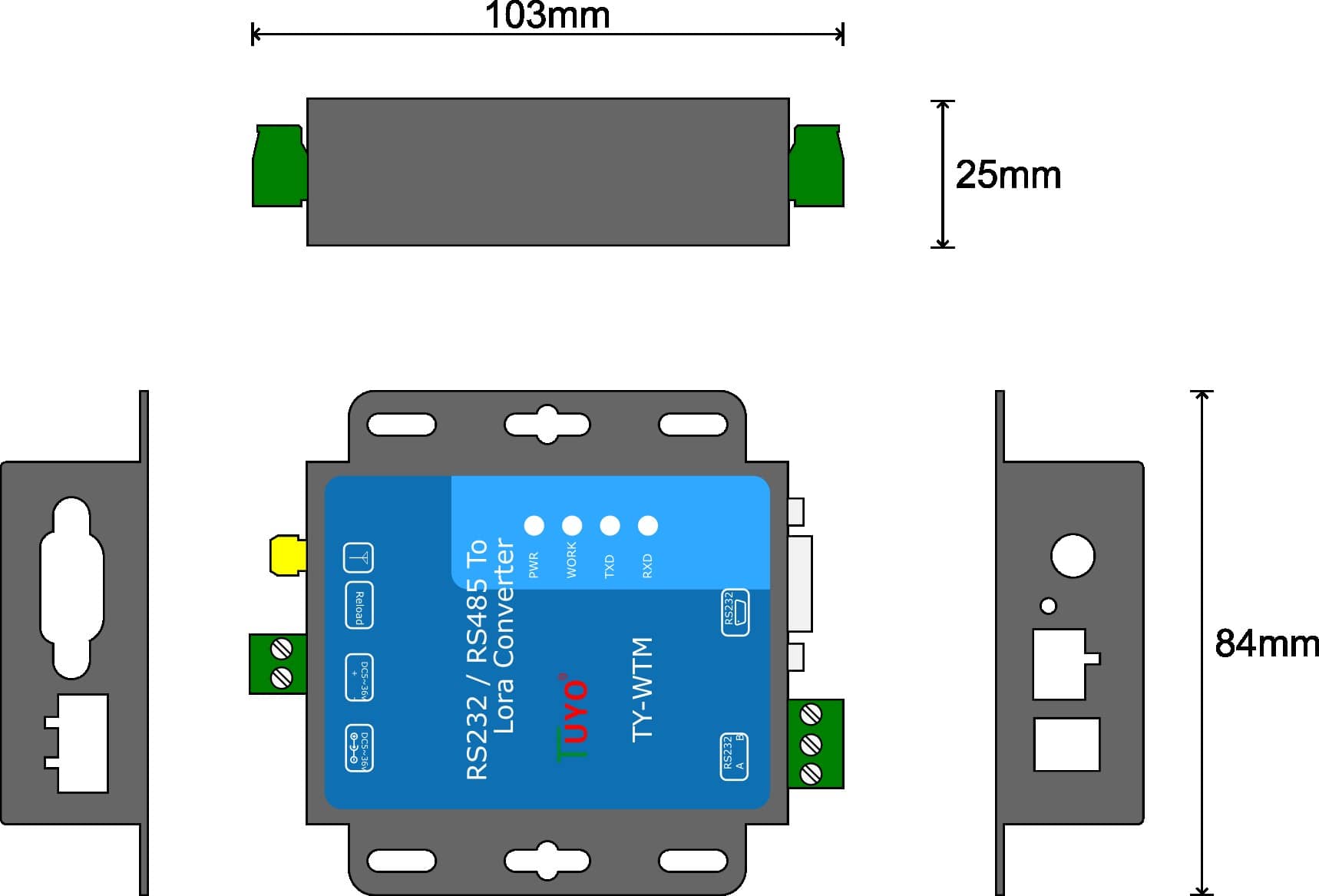

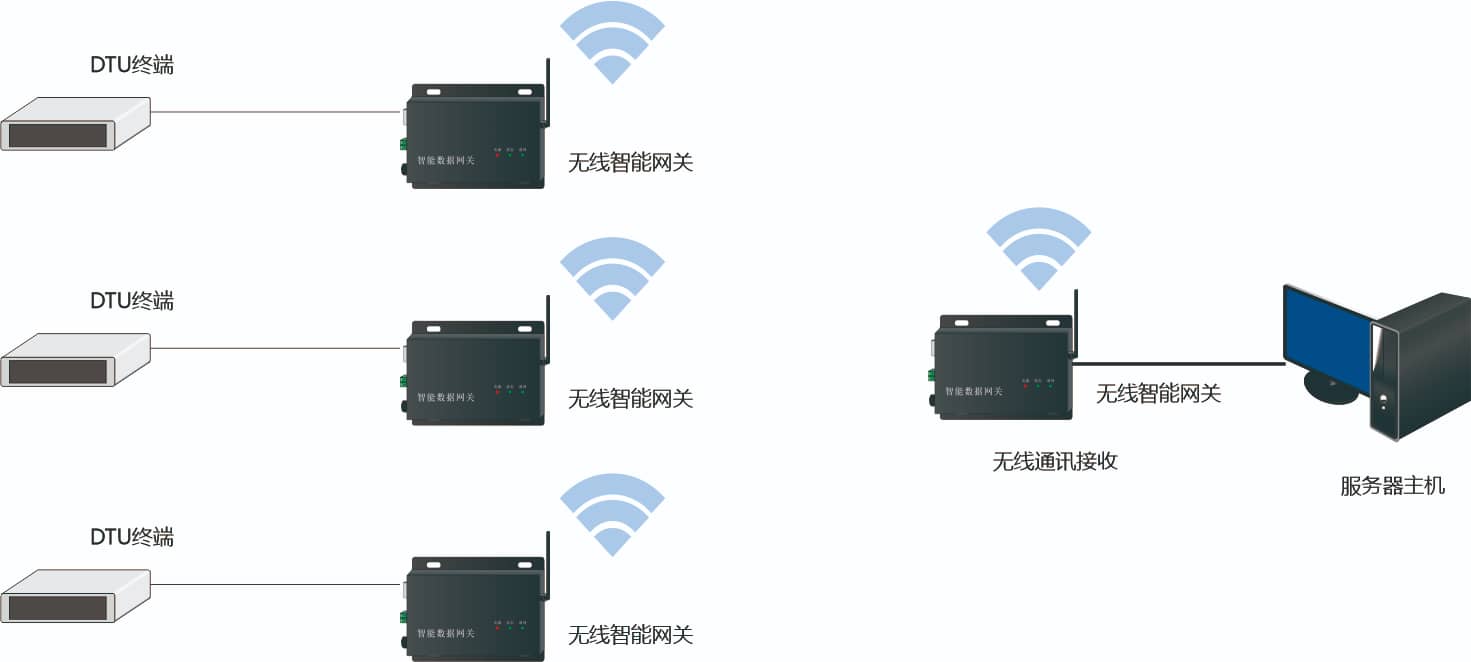

产品尺寸及拓扑示意图：
1.内置看门狗技术，抗干扰能力强，保证设备可靠运行。
2.支持多种方式自动组网：可实现一对一，一对多组网。
3.支持主从模式、定点发送、数据加密传输。
4.ESD 保护（等级 4），电源防浪涌（等级 3），485防浪涌（等级 3）。
5.通讯距离远、覆盖面积广、组网方便灵活，运行成本低 。
