TY系列自动重合闸
2019-03-07
产品介绍：
TY-B系列自动重合闸具有体积小、合闸速度快、动作可靠, 内轴传动，分合闸同步性好，寿命可靠等工作特性，并且具有可靠地延时和误动作保护功能。搭配断路器可实现短路保护、过载保护等功能。产品适用于各种复杂的环境，尤其是通信领域中的无人值守、集中控制、不便操作及网络监控等应用场合。产品对人身触电危险提供间接接触保护，对线路、用电或通信设备提供选择性保护和选择性自复。产品特点：
★具备手/自动切换开关；★具备分闸后安全挂锁机构；
★分合闸动作快速可靠，分断能力高；
★可选用2P/1P+N或4P/3P+N小型断路器或者相应漏电断路器；
★断路器内置一体化轴线实现各极联动，分合闸同步性好；
★采用模块式结构，35mm标准导轨固定，便于快速安装、维修或更换；
产品使用范围：
✦配电系统：L7微型断路器平台产品性能参数：
|
型号 |
TY-24-B |
TY-220-B |
TY-380-B |
|
额定工作电压(Uc) |
DC 24V |
AC 230V/DC 220V |
AC 230V |
|
介电强度 |
2500V AC 1分钟 |
||
|
耐压水平(Uimp) |
4KV |
||
|
机械寿命 |
10000次，3次/分钟 |
||
|
动作时间 |
分闸≤0.2S，合闸≤0.5S(不包含延时) |
||
|
手动/自动操作 |
将【手动/自动】拨到自动模式，能进行远程控制 |
||
|
安全挂锁 |
分闸状态时可挂锁，锁径Φ4mm，挂锁后产品将不能合闸 |
||
|
指示灯 |
指示灯亮:正常运行 |
||
|
动作过程 |
远程控制，能远距离进行分、合闸 |
||
|
工作环境 |
温度-25~+60℃，相对湿度≤95%(25℃) |
||
|
外壳保护等级 |
IP20 |
||
|
安装方式 |
35mm标准导轨安装 |
||

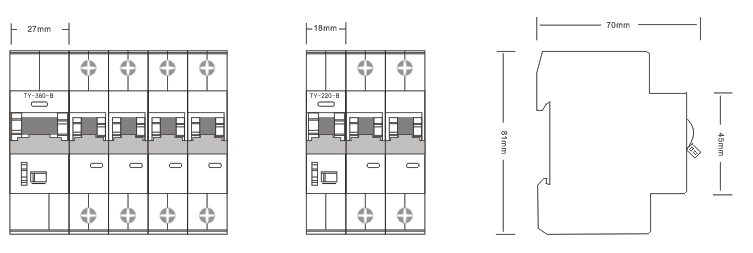

产品尺寸：

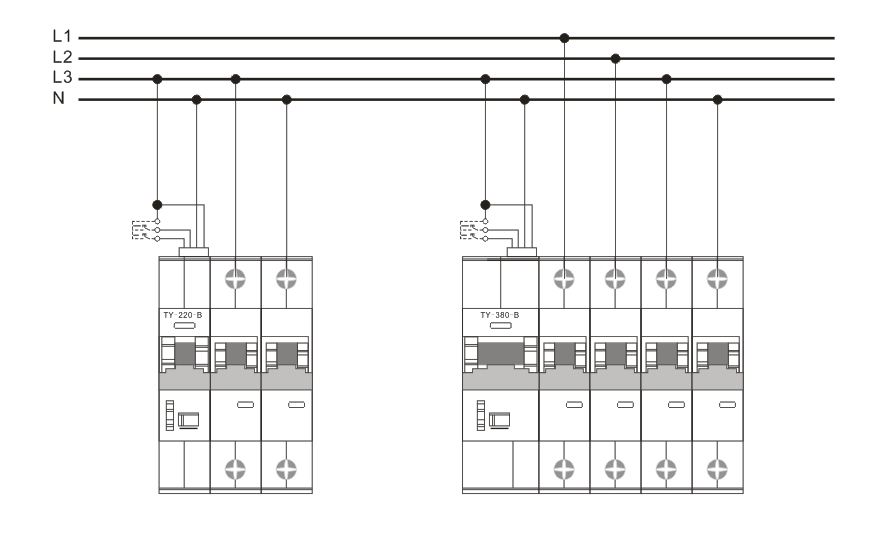

使用说明及安装示意图：
1、可选用2P/1P+N或4P/3P+N小型断路器或者相应漏电断路器2、接线请严格按照标示规范
