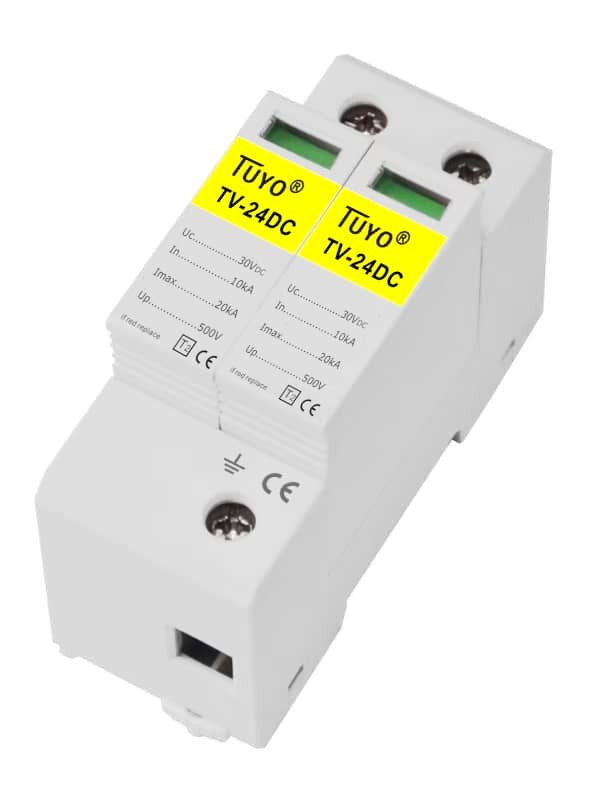

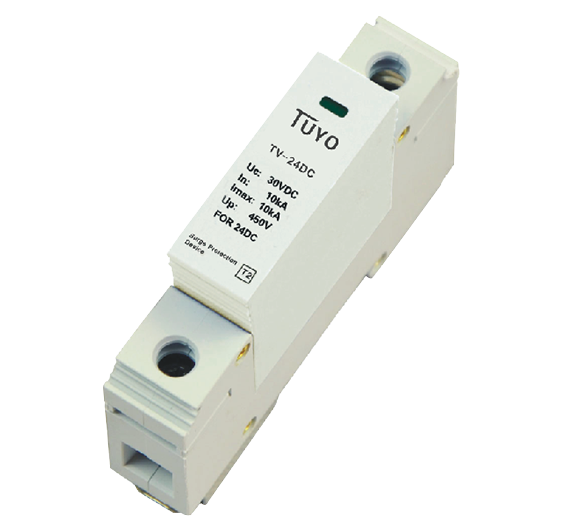

TV-DC系列限压型直流电源防雷器
2019-03-07
产品介绍：
TV系列直流电源电涌保护器依据IEC和GB标准设计，TV系列直流电源保护器具备大的雷电流泄放能力，每位的最大放电电流20kA，适用于直流供电系统的未级保护，依据不同的直流电源电压可选择各种相应的规格。产品特点：
★可插拔更换模块★失效检测指示
★单模块放电电流20kA（8/20us）
★模块化标准35mm导轨式安装
★反应速度：10-9秒级
★安全插拨防呆设计
产品使用范围：
✦直流配电屏✦直流配电箱
✦直流供电设备
✦电子信息系统柜（如消防直流供电线路）

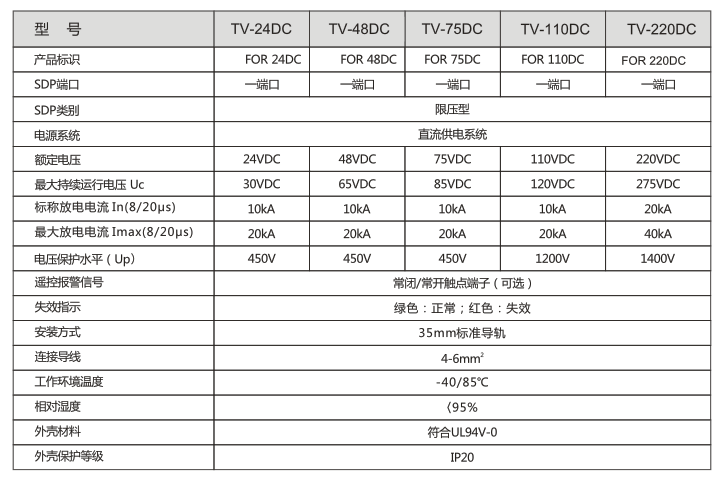

产品性能参数：
|
型号 |
TV-24DC |
TV-48DC |
TV-75DC |
TV-110DC |
TV-220DC |
|
电源系统 |
直流供电系统 |
||||
|
SPD端口 |
一端口 |
||||
|
SPD类型 |
限压型 |
||||
|
额定电压 Un |
24V DC |
48V DC |
75V DC |
110V DC |
220V DC |
|
最大持续运行电压 Uc |
30V DC |
65V DC |
85V DC |
120V DC |
275V DC |
|
标称放电电流 In(8/20μs) |
10KA |
10KA |
10KA |
10KA |
20KA |
|
最大放电电流 Imax(8/20μs) |
20KA |
20KA |
20KA |
20KA |
40KA |
|
电压保护水平 Up |
＜500V |
＜800V |
＜1.0KV |
＜1.2KV |
＜1.4KV |
|
连接导线 |
4-6mm2 |
||||
|
工作环境温度 |
-40/85℃ |
||||
|
相对湿度 |
＜95% |
||||
|
安装方式 |
35mm标准导轨 |
||||
|
外壳保护级 |
IP20 |
||||
|
遥信接口(可选) |
常开/深闭触点端子 |
||||

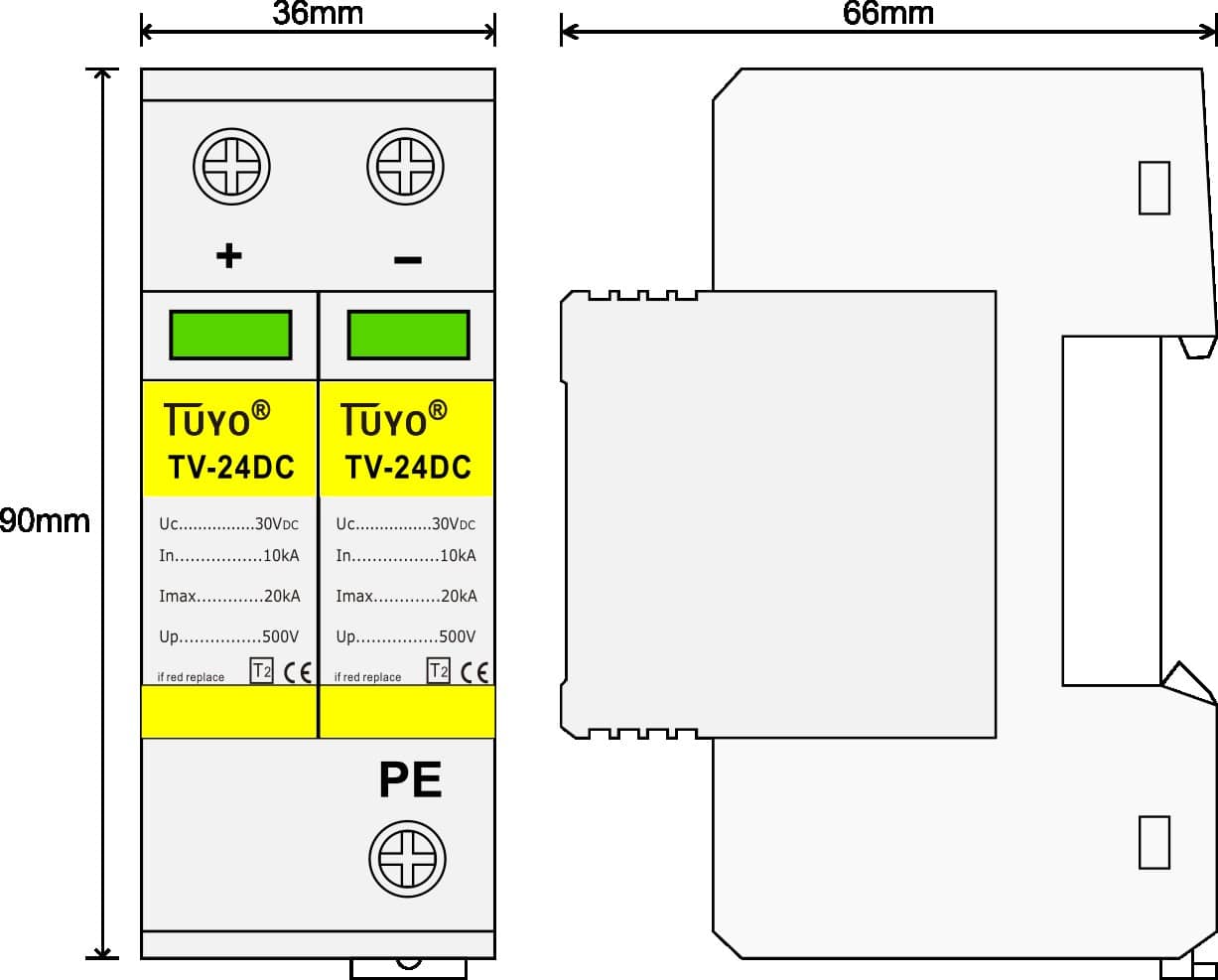

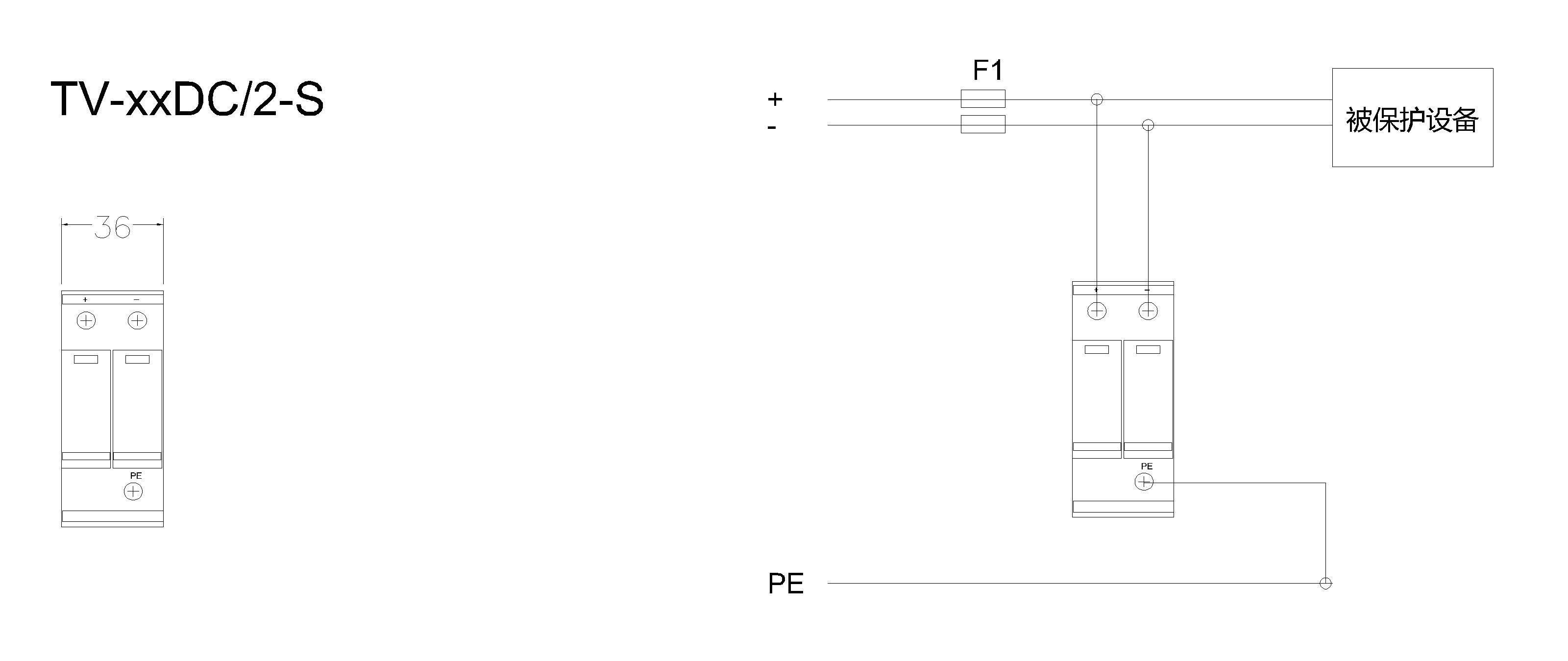

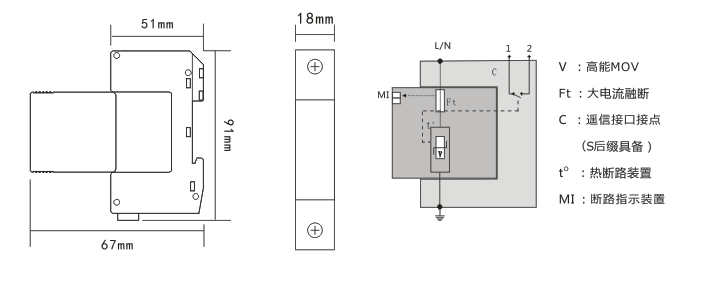

产品尺寸及安装示意图：

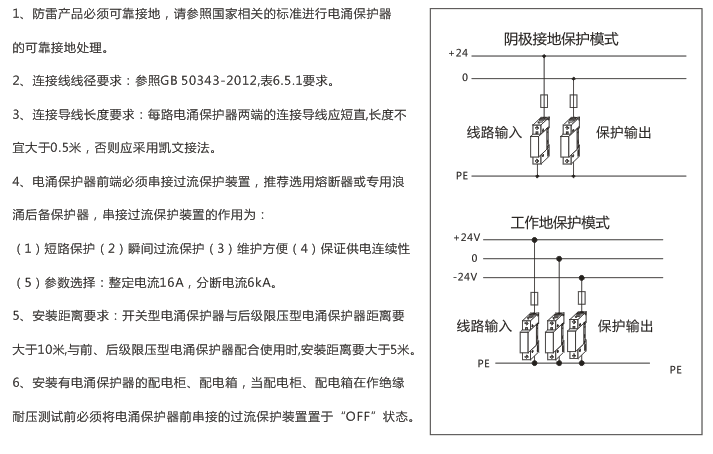

1.防雷产品必须可靠接地，请参照国家相关的标准进行电涌保护器的可靠接地处理。
2.连接线线径要求：根据GB 50343-2012,表6.5.1要求。
3.连接导线长度要求：每路电涌保护器两端的连接导线应短直,长度不宜大于0.5米，否则应采用凯文接法。
4.电涌保护器前端必须串接过流保护装置，推荐选用熔断器或专用浪涌后备保护器，串接过流保护装置的作用为：(1)短路保护(2)瞬间过流保护(3)维护方便(4)保证供电连续性(5)参数选择：整定电流16A，分断电流6kA。
5.安装距离要求：开关型电涌保护器与后级限压型电涌保护器距离要大于10米。
6.安装有电涌保护器的配电柜、配电箱，当配电柜、配电箱在作绝缘耐压测试前必须将电涌保护器前串接的过流保护装置置于“OFF”状态。
