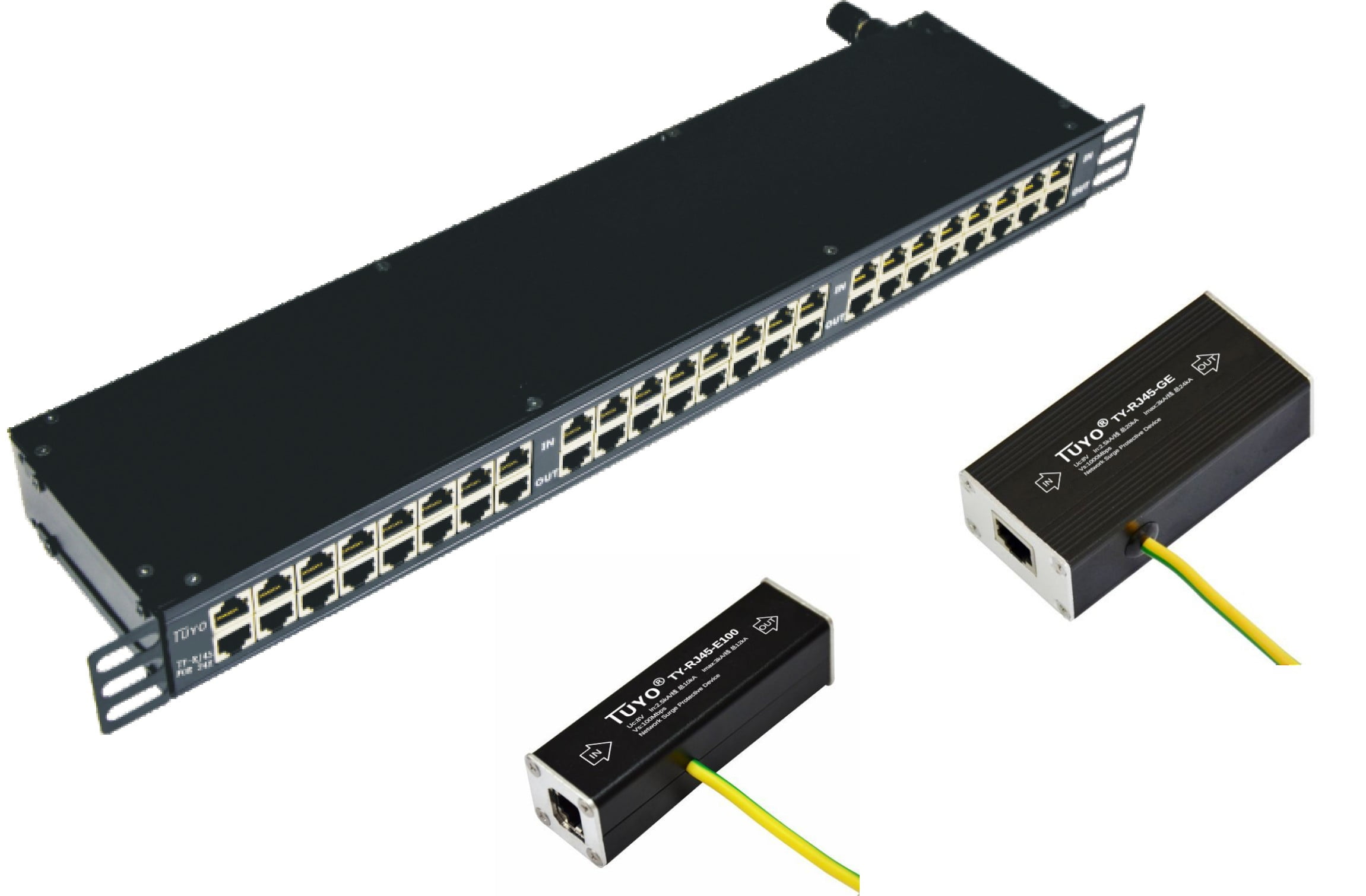

RJ45系列网络防雷器
2019-03-07
产品介绍：
TY-RJ45系列100/1000M网路线路防雷器依据IEC和GB标准设计，采用了两级串联式联动保护，8/20us波形每线标称通流容量2.5kA，主要用于网络设备的防护。安装便捷，并采用最新瞬兼固态二极管技术，使用于高速互联网的防护。同时有单路及多路选择。产品特点：
★两级对地浪涌泄放电路★限制电压低
★RJ45接口，网络线路电涌保护
★每线标称放电电流2.5kA(8/20μs)
★高速反应(10-12秒级)
★具备单口或多口保护款式供选择
★100/1000Mbps可选
★配合导轨扣，支持标准35mm导轨安装
★机架式标准19英寸1.5U安装
产品使用范围：
✦终端PC网卡防护✦网络交换机防护
✦服务器网卡防护
产品性能参数：
|
型号 |
TY-RJ45- |
||||
|
产品标识 |
E100 |
GE |
24E |
12GE |
24GE |
|
SPD类型 |
复合型 |
||||
|
最大保护线路口数 |
1 |
1 |
24 |
12 |
24 |
|
最大持续运行电压Uc |
8V |
||||
|
电压保护水平 Up |
15V |
||||
|
额定负载电流I |
500mA |
||||
|
每线标称放电电流ln(8/20μs) |
2.5KA |
2.5KA |
2.5KA |
2.5KA |
2.5KA |
|
标称放电电流InT(8/20μs) |
10KA |
20KA |
10KA |
20KA |
20KA |
|
保护线路 |
1,2,3,6线 |
1~8线 |
1,2,3,6线 |
1~8线 |
1~8线 |
|
传输特性 |
155Mbps |
1000Mbps |
155Mbps |
1000Mbps |
1000Mbps |
|
插入损耗 |
<0.5dB |
<1dB |
<0.5dB |
<1dB |
<1dB |
|
外壳防护等级 |
IP20 |
||||
|
失效机制 |
通讯线路对地短路或断开 |
||||

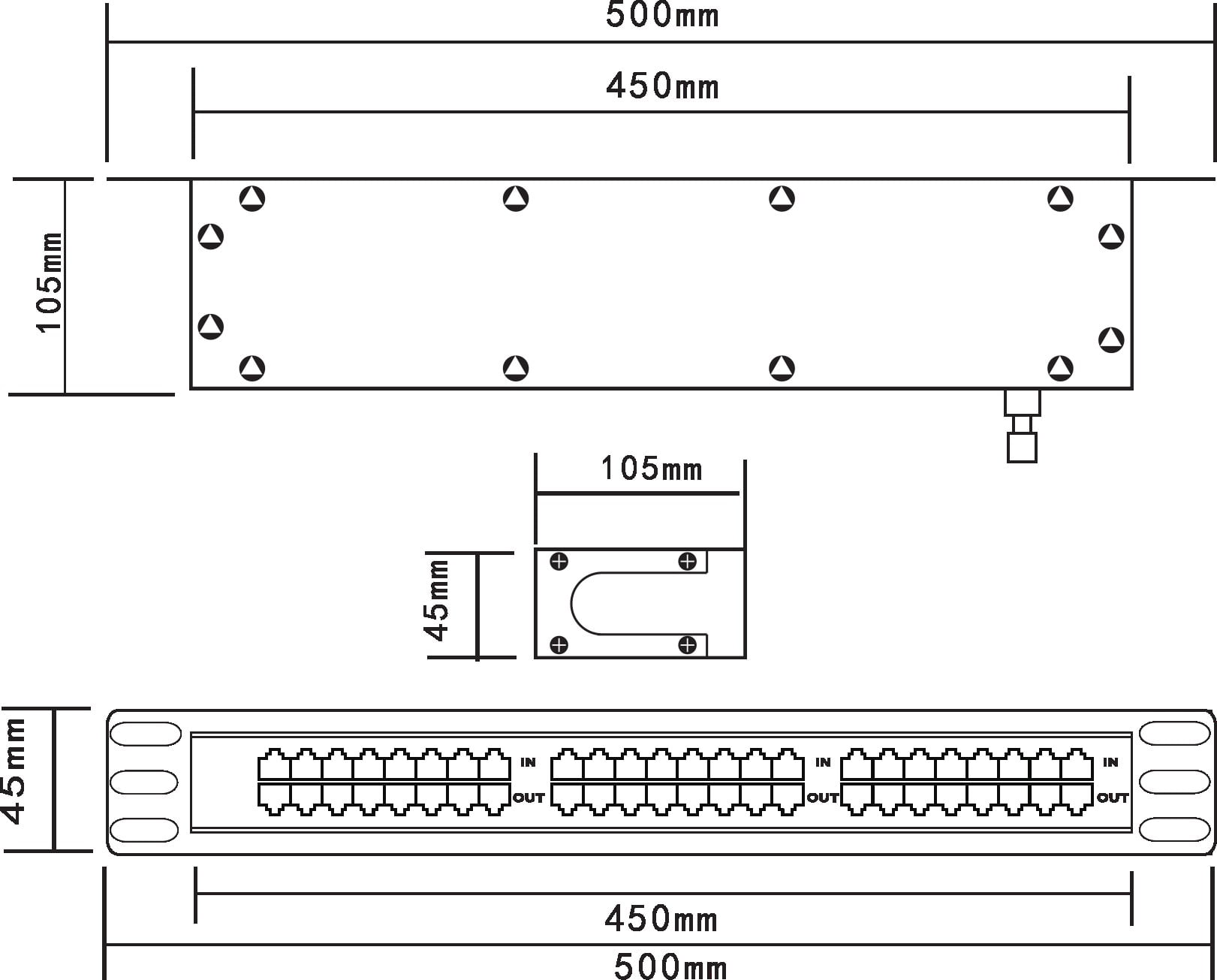

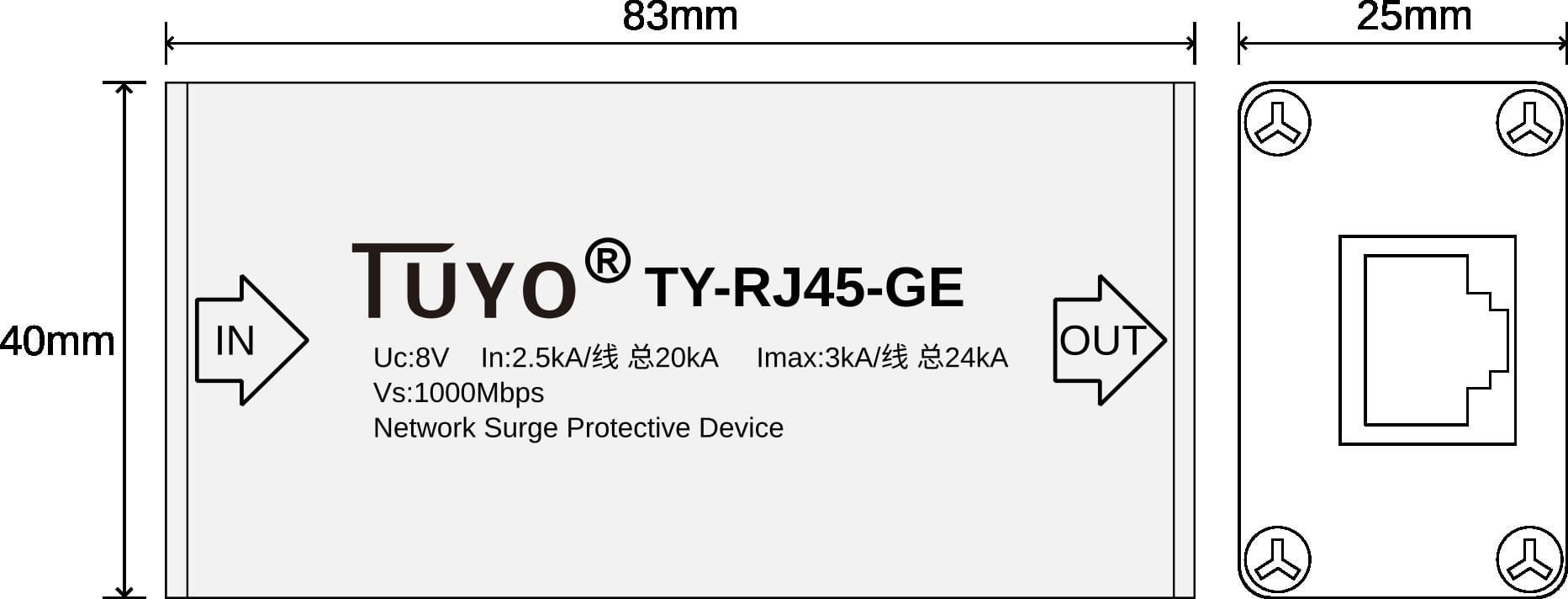

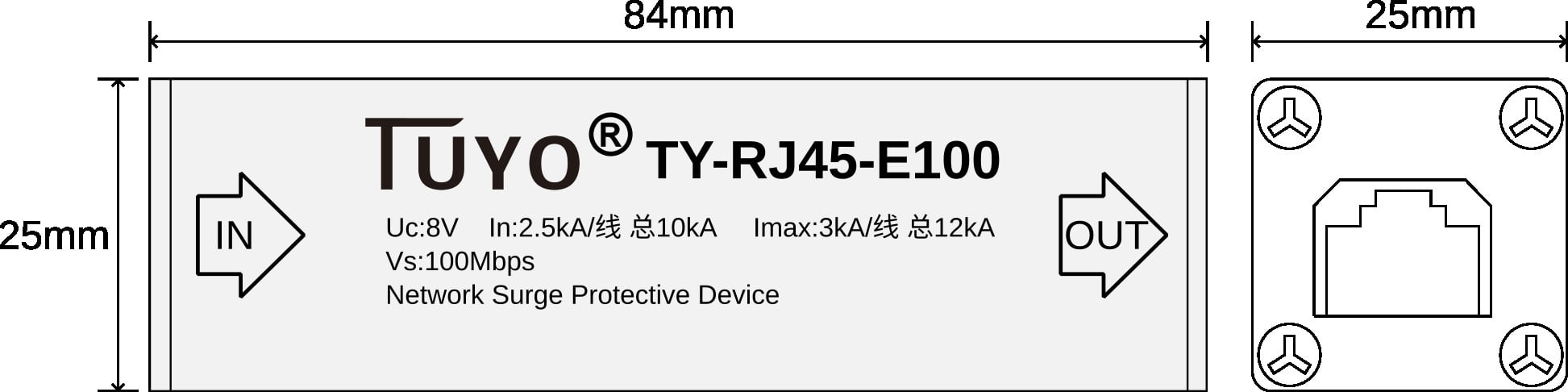

产品尺寸及安装接线示意图：

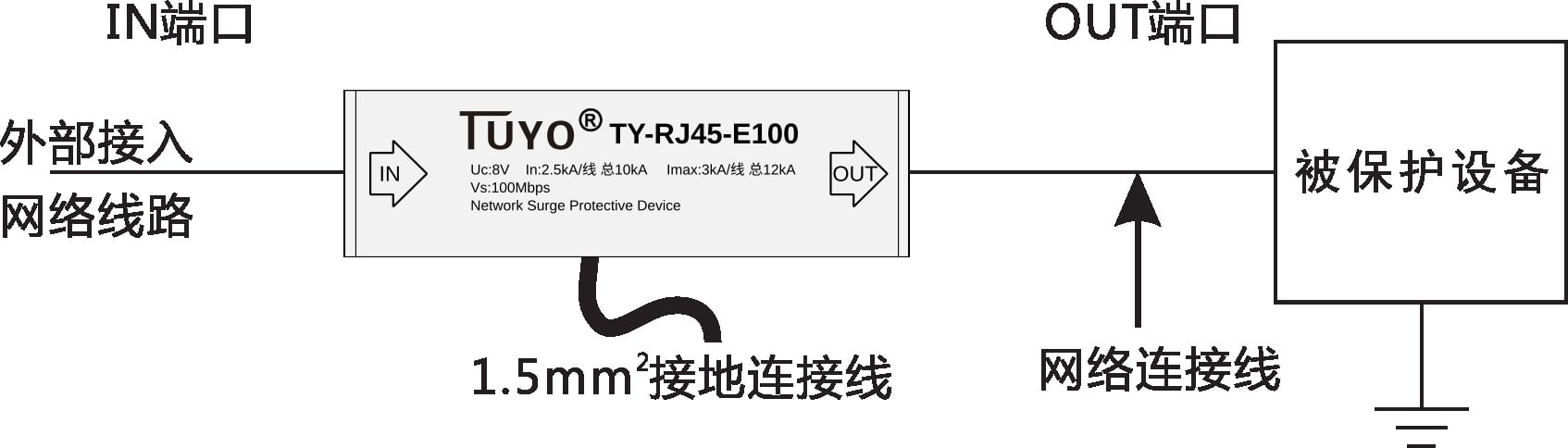

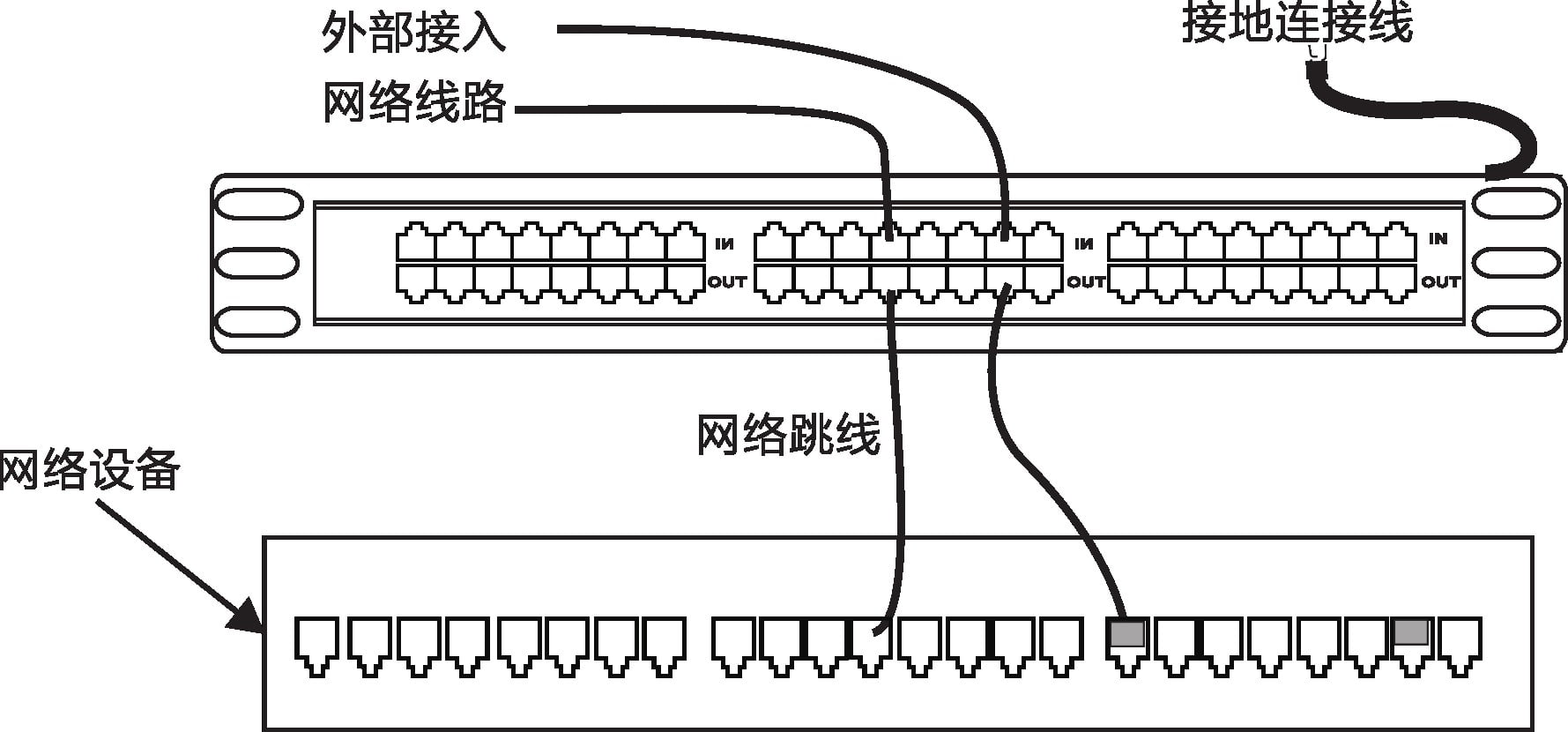

1.安装防雷器前，先将防雷器地线进行可靠接地。安装网络防雷器，只需将原设备输入端RJ45插头插入防雷器标有（IN）端口，并将附带的网络连接线插入该防雷器标有（OUT）的另一端，将所配连接线的另一端插入被保护设备（例如SWITCH、HUB或网卡）的RJ45接口。然后将防雷器的接地端子可靠接地。
2.接地要求：网络系列防雷器接地电极如右图所示，请确认接地电极已紧固至接地位置或接地良好被保护的设备机箱上；接地电阻应符合国家有关标准。
3.被保护设备与防雷器间距不得超过1米。
4.当线路中信号电平超过选用的电涌保护器的Uc值时，电涌保护器会损坏，同时出现信号中断。
5.当信号（或交流、直流电路）电流超过电涌保护器的负载电流时，电涌保护器会发热损坏。
6.出现上述两种情况时，请迅速取下电涌保护器，重新选择与线路信号特性相匹配的电涌保护器。
