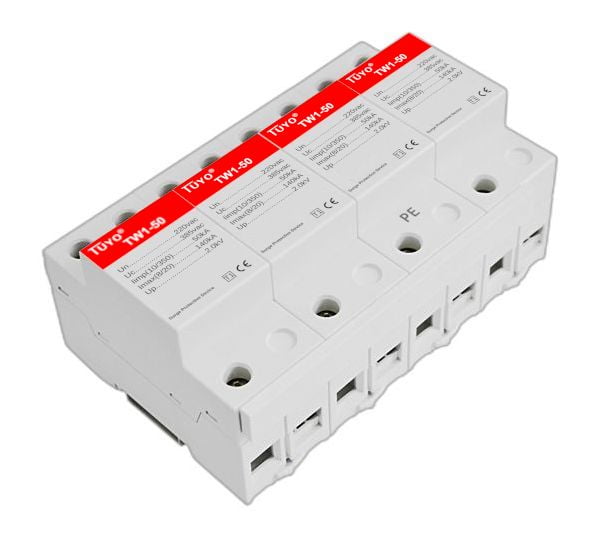

B级TW系列开关型电源防雷器
2019-03-05
产品介绍：
TW系列开关型电源防雷模块依据IEC和GB标准设计，单模块冲击电流最大可达50kA（10/350us），能对电源系统的浪涌电压进行有效的钳制，并集合了插拔力稳定、拥有Up值低、TOV故障表现出色等特点；产品适用于不同的配电系统（TT/TN/IT）。产品特点：
★带视窗失效检测指示（可选）★模块设计、安装方便、带电维护操作简单
★内置过流过热、温控断路技术
★无续流、无漏电流、残压低
★高能电涌保护
★模块为标准35mm导轨式安装方式
★单模块最大冲击电流：50kA（10/350μs）
★反应速度：10-9秒级
★安全系数高
产品适用范围：
✦电源线路架空输入建筑物的总配电柜✦移动基站易受直击雷电源输入端
✦雷击风险较高地区\山区设备电源输入端
✦室外配电柜/配电箱
产品性能参数：
|
型号 |
TW1-15 |
TW1-25 |
TW1-50 |
TW-NPE |
|
电源系统 |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
TT-TN-IT |
|
额定电压 Un |
220V |
|||
|
最大持续运行电压 Uc |
385V |
|||
|
冲击电流 Iimp(10/350μs) |
15KA |
25KA |
50KA |
50KA |
|
最大放电电流 Imax(8/20μs) |
100KA |
120KA |
140KA |
140KA |
|
电压保护水平 Up |
＜2KV |
|||
|
安装接线 |
6-10mm2 |
|||
|
过流保护装置推荐 |
63A/35KA |
|||
|
外壳保护级 |
IP20 |
|||
|
遥信接口(可选) |
常开/深闭触点端子 |
|||

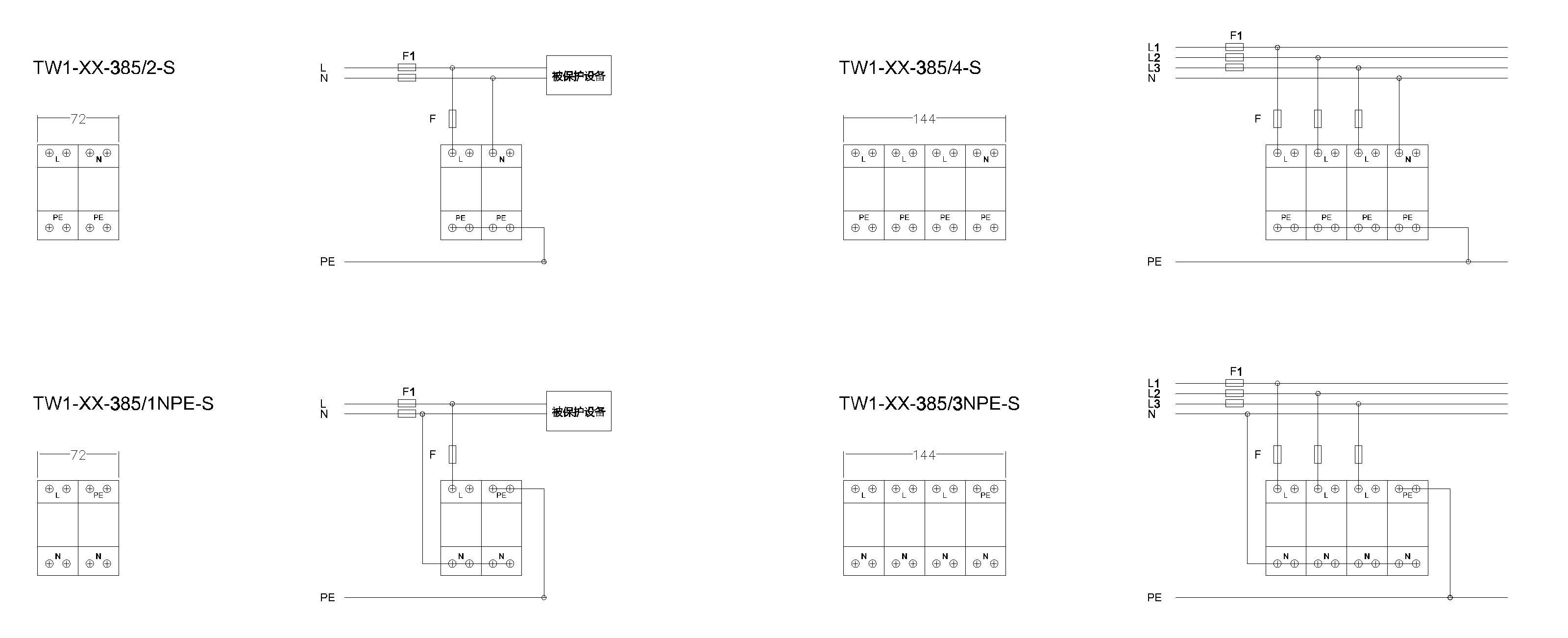

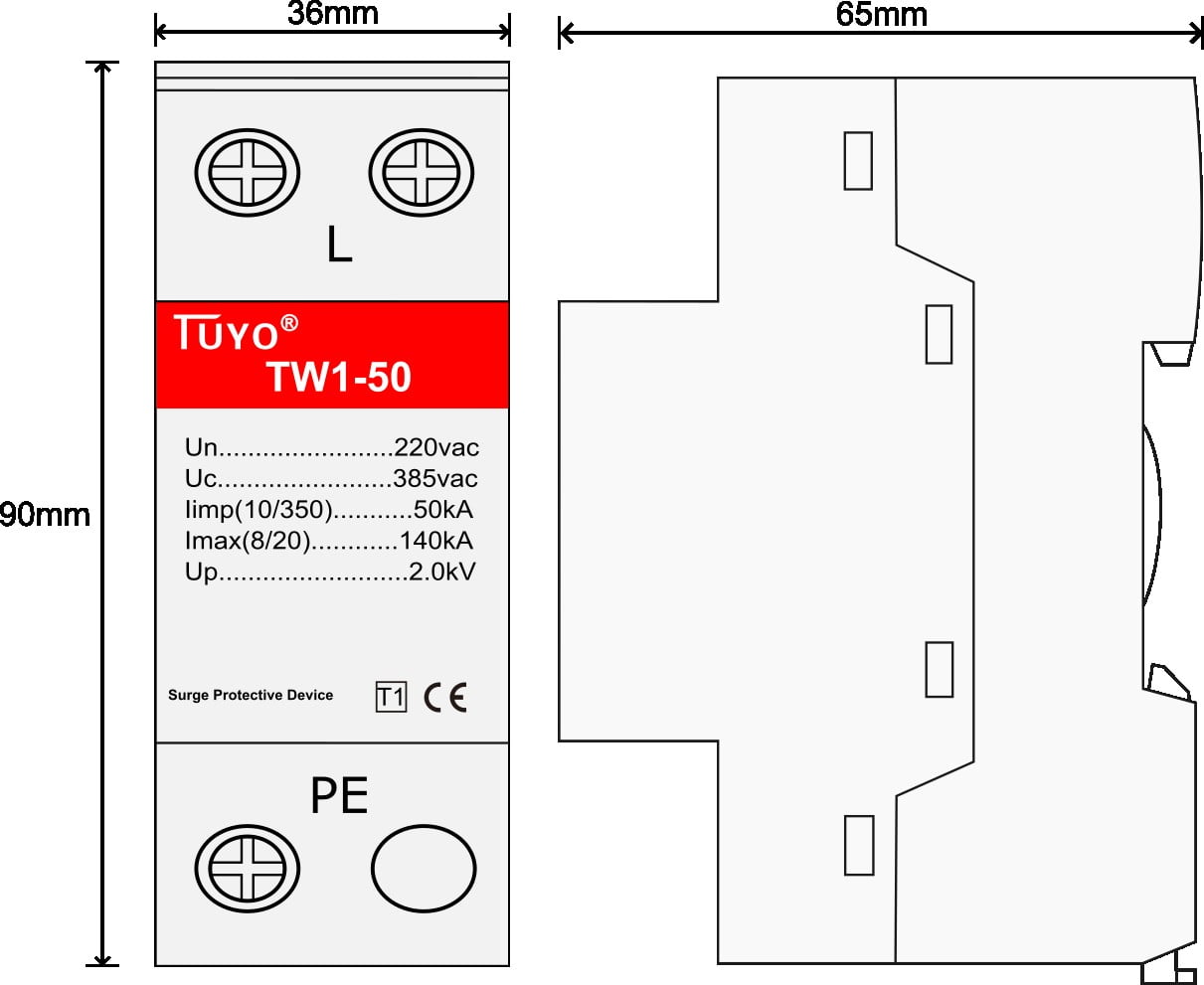

产品尺寸及安装示意：
1.防雷产品必须可靠接地，请参照国家相关的标准进行电涌保护器的可靠接地处理。
2.连接线线径要求：根据GB 50343-2012,表6.5.1要求相线线径6mm²，地线线径10mm²
3.连接导线长度要求：每路电涌保护器两端的连接导线应短直,长度不宜大于0.5米，否则应采用凯文接法。
4.电涌保护器应安装在靠近配电处。电涌保护器对地接法应安装在主线路过流保护装置的负荷侧，电涌保护器零地接法可安装于主线路过流保护装置的前侧或负荷侧。
5.电涌保护器前端必须串接过流保护装置，推荐选用熔断器或专用浪涌后备保护器，串接过流保护装置的作用为：(1)短路保护(2)瞬间过流保护(3)维护方便(4)保证供电连续性(5)参数选择：整定电流63A，分断电流35kA。
6.安装距离要求：开关型电涌保护器与后级限压型电涌保护器距离要大于10米。
7.安装有电涌保护器的配电柜、配电箱，当配电柜、配电箱在作绝缘耐压测试前必须将电涌保护器前串接的过流保护装置置于“OFF”状态。
