RS系列工业信号防雷器
2019-03-04

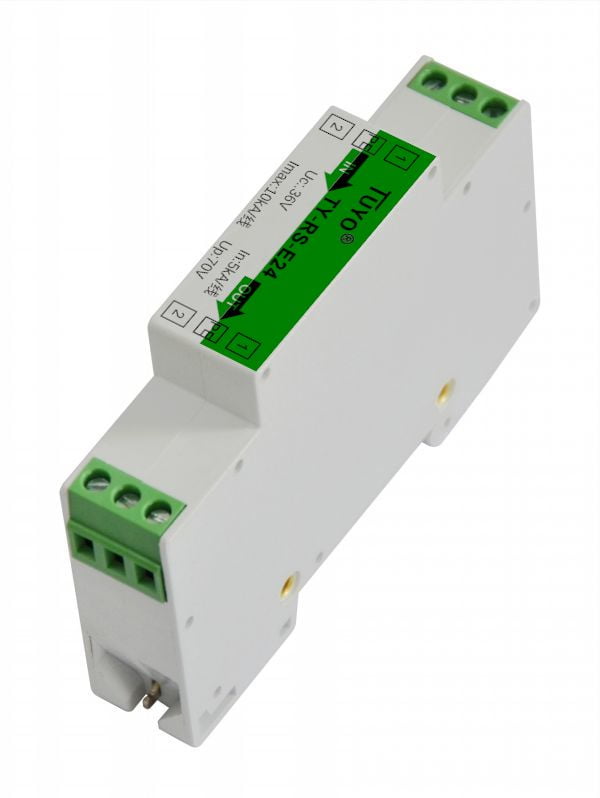

产品介绍：
TY-RS系列工业信号防雷器是依据IEC通讯电涌保护器的标准设计。适用于通讯专线/遥测信号/遥控信号等信号设备的防雷保护。产品的接口形式为标准的螺丝固定卡接式接口，可保护2芯条线路。产品是模块化35mm导轨安装安装方式，安装维护极为便捷。每线标称放电电流5kA，采用两级串联式，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。产品特点：
★低压线路浪涌保护★高速反应(10-12秒级)
★多种电压保护等级选择
★接线柱式接口
★内置过热断路装置
★每线标称放电电流5kA(8/20μs)
★模块化标准35mm导轨安装
产品使用范围：
✦安防系统：遥测线路、遥控线路、通讯线路✦工业控制系统：遥测线路、遥控线路、通讯线路
✦消防系统：遥测线路、遥控线路、通讯线路
✦其它控制系统：遥测线路、遥控线路、通讯线路
产品性能参数：
|
型号 |
TY-RS- |
|||
|
产品标识 |
E06 |
E12 |
E24 |
E170 |
|
额定运行电压Un |
6V |
12V |
24V |
170V |
|
最大持续运行电压Uc |
8V |
15V |
36V |
200V |
|
额定负载电流IL |
5000mA |
|||
|
每线标称放电电流In |
5KA |
|||
|
每线最大放电电流Imax |
10KA |
|||
|
保护线路 |
2线 |
|||
|
保护电压水平Upx-x(1.2/50μs) |
<15V |
<36V |
<42V |
<240V |
|
传输特性 |
10MHZ |
|||
|
插入损耗 |
< 0.5dB |
|||
|
外壳防护等级 |
IP20 |
|||
|
失效机制 |
通讯线路对地短路或断开 |
|||

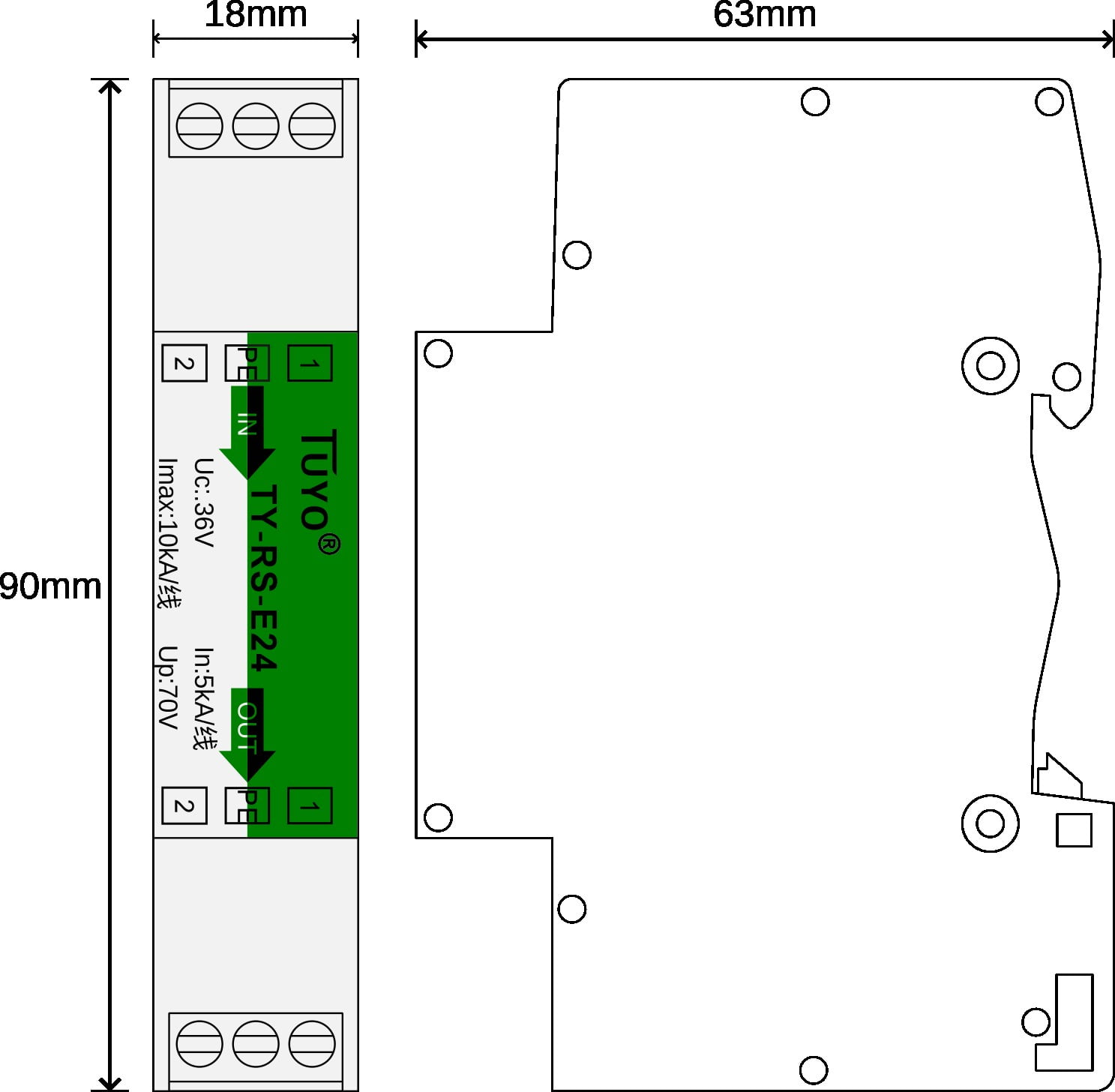

产品尺寸及安装接线示意图：
1.可选固定件安装：将防雷器固定到35mm标准导轨上。
2.工业信号防雷器与被保护设备安装距离不得大于1米。

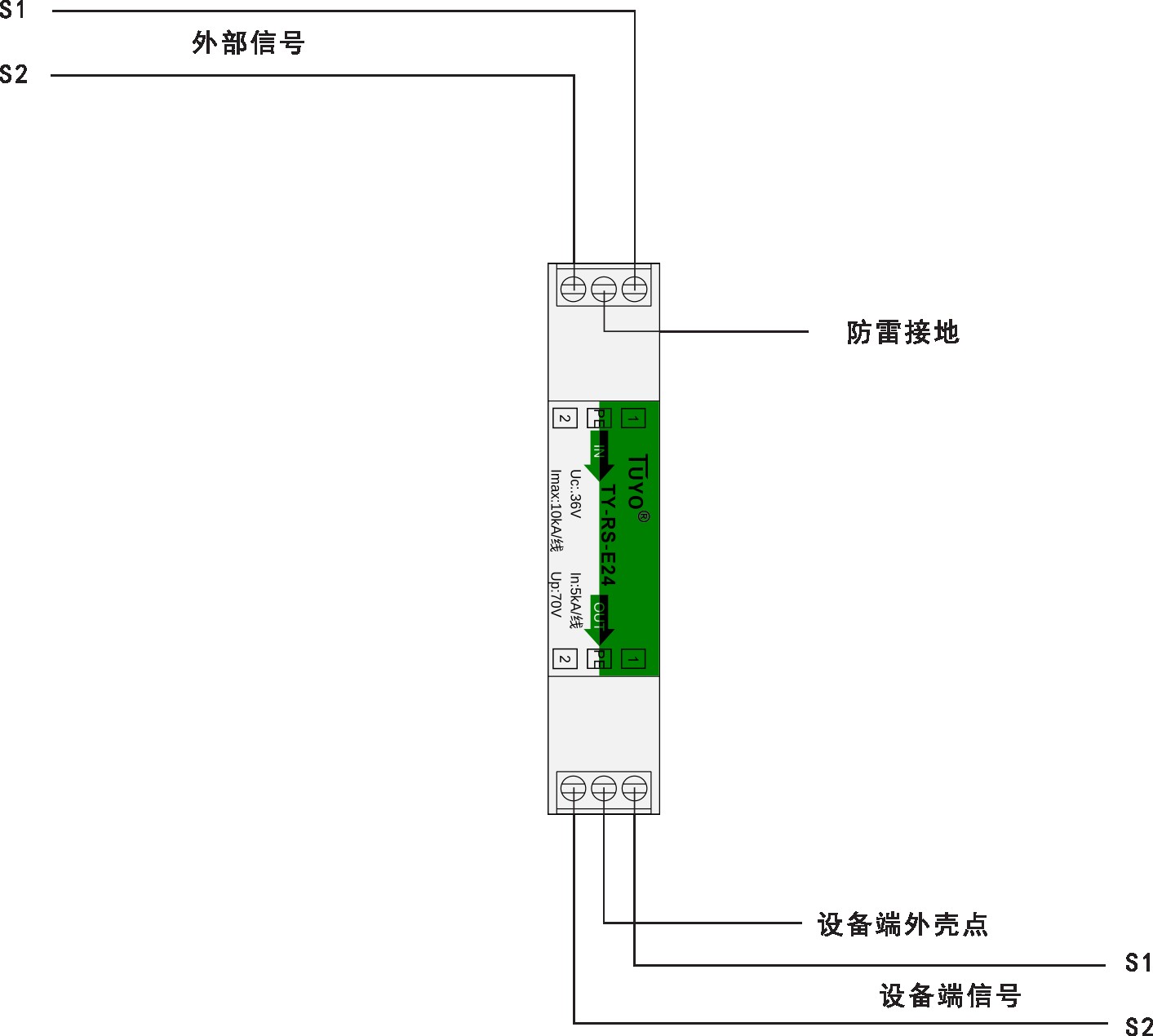

3.接线参见图示：将被保护设备原输入线路插入防雷器标有（IN）端口螺柱卡接孔内，锁紧螺丝（安装时必须选择匹配的螺丝刀）。
4.接地要求：
4.1工业信号防雷器的地线须接在标有In端的接地螺丝上标示所示，且接地线不得小于2.5mm2，为防止雷电二次感应接地线接在In端。
4.2接地线两端须确认良好连接固定。
4.3地阻要求应符合国家有关标准。
5.当线路中信号电平超过选用的电涌保护器Uc值时，电涌保护器会损坏，同时出现信号中断。
6.当信号（或交流、直流电路）电流超过电涌保护器的负载电流时，电涌保护器会发热损坏。
7.出现上述两种情况时，请迅速取下电涌保护器，重新选择与线路信号特性相匹配的电涌保护器。
