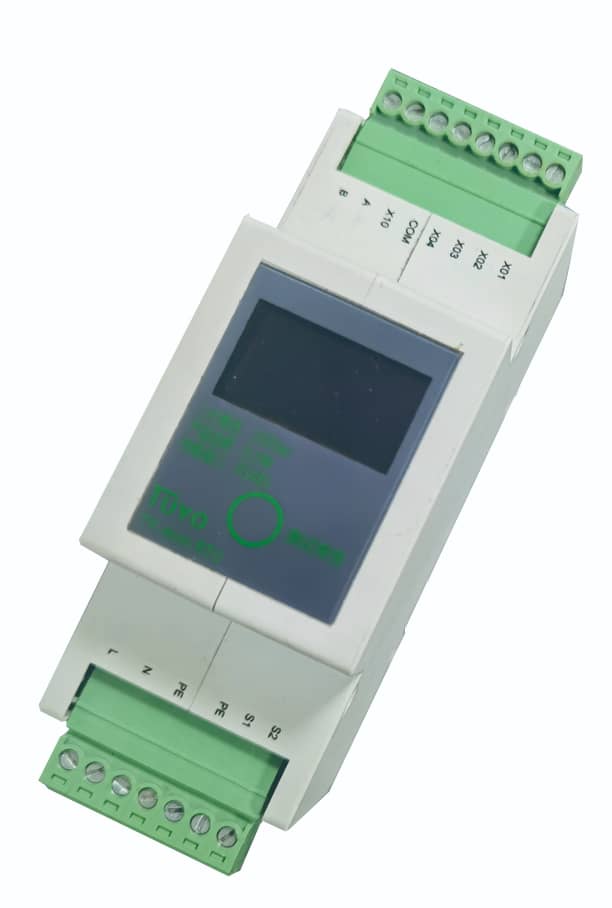

miniRTU系列防雷监测器
2019-01-16
产品介绍：
TY-miniRTU系列浪涌监测器配合防雷器使用，在线采集防雷器的劣化状态、雷击次数、工作温度、SCB状态、接地状态等相关数据，并提相应的故障报警和寿命预警信息。具有数据存储功能，及时对雷击发生的时间进行记录。采用RS-485 Modbus通讯协议，可将数据传送至控制平台显示。产品特点：
★雷击计数检测，掉电保存雷击数据功能★现场浪涌使用环境的电气参量及相关物理量（包括L/N接反、接地状态、温度、SPD状态、SCB状态等）
★SPD的全生命周期检测（百分比），提前告知产品使用寿命
★故障报警功能，可设定报警参数范围值
★模块化标准35mm导轨安装
★RS-485通信，标准Modbus通讯协议
产品使用范围：
✦电源防雷系统：SPD，SCB等需具备遥信接口供监测产品性能参数：
|
型号 |
TY-miniRTU |
TY-miniRTU-L |
|
工作电源 |
170-250V AC ≤50mA |
|
|
遥信状态监测 |
2组 (SPD、SCB状态) |
|
|
模拟量监测 |
3组温度 |
1组温度 1组泄漏电流 |
|
线路告警 |
L/N接反，接地不良 |
|
|
雷击计数动作电流 |
0.1~100KA |
|
|
雷击计数范围 |
0~9999 |
|
|
寿命预估 |
支持 |
|
|
显示功能 |
OLED屏 |
|
|
通讯功能 |
RS485(可选 RJ45以太、无线) |
|
|
传感器附件 |
雷击计数、温度传感 |
雷击计数、温度传感、漏电流互感器 |
|
外壳防护等级 |
IP20 |
|
|
安装方式 |
35mm标准导轨安装 |
|

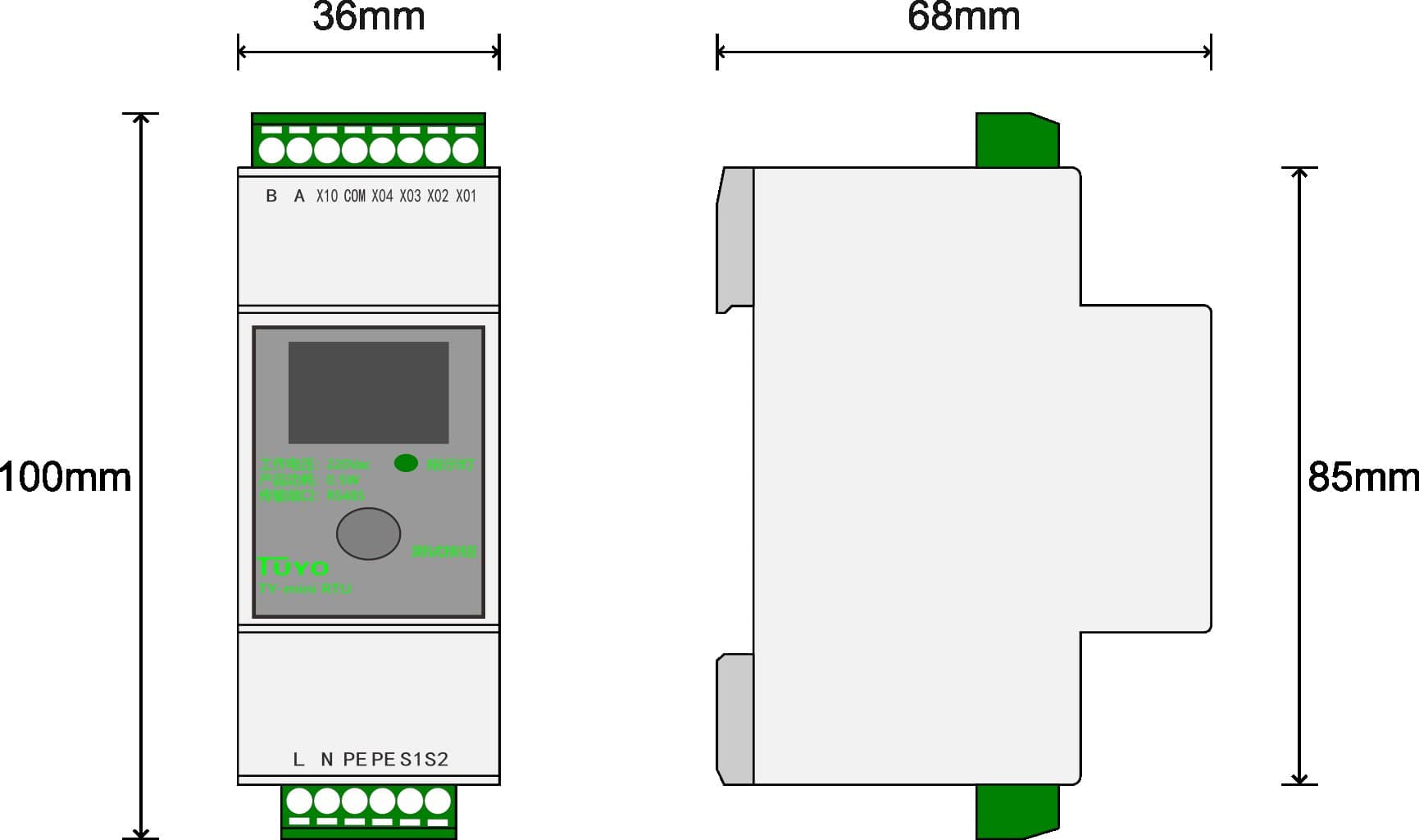

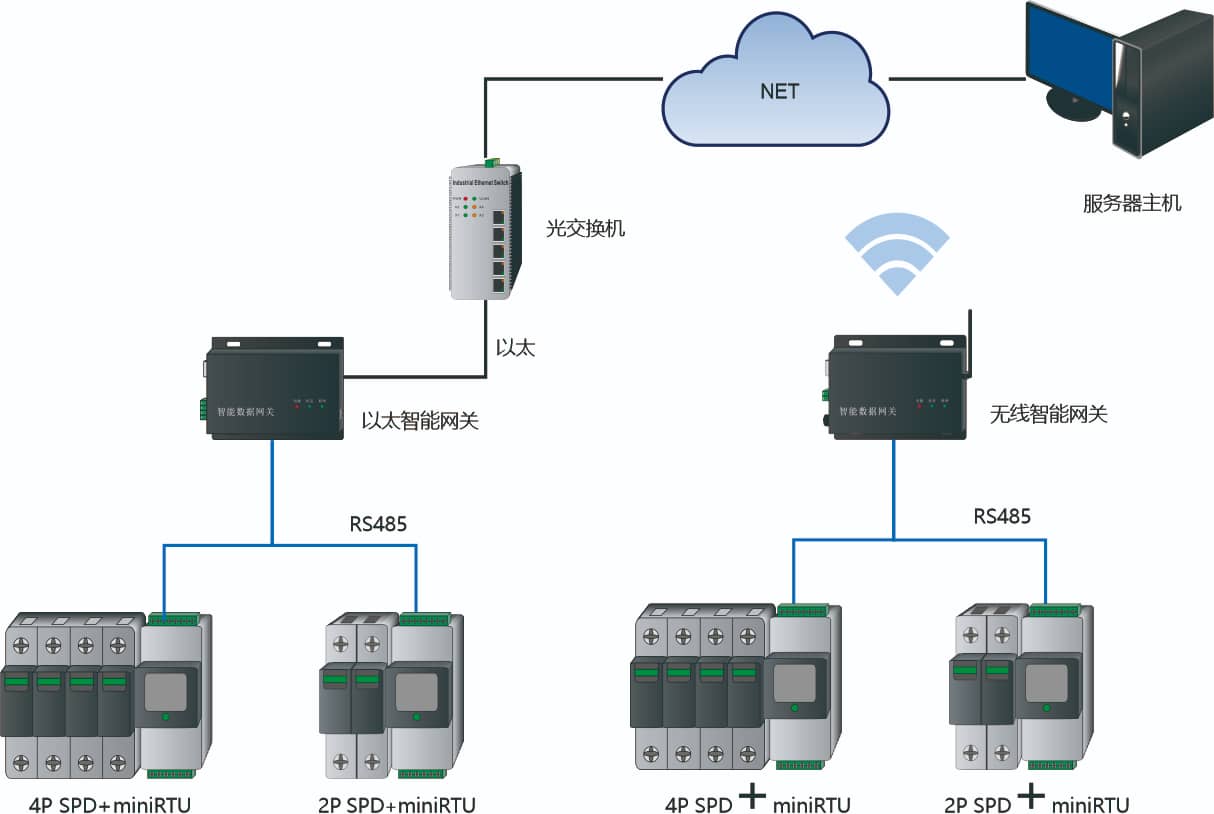

产品尺寸及拓扑示意图：
1.可选固定件安装：将监测器固定到35mm标准导轨上。
2.接线参见说明书图示：按照标识将信号插入监测商品螺柱卡接孔内，锁紧螺丝（安装时必须选择匹配的螺丝刀）。
3.供电及接地要求：
3.1按照标识分别将L线、N线、PE线接在各接线端口螺丝上，且接地线不得小于2.5mm2。
3.2接地线两端须确认良好连接固定
3.3地阻要求应符合国家有关标准。
4.监测器监测数据通过轮巡翻屏展示，熄屏后，可通过按测试按钮查询监测数据。
