您所在的位置:首页 > 产品展示 > 一体化智能SPD

TV-i系列一体化智能限压型电源防雷组合

2019-03-11




产品介绍:


 TV-i系列一体化智能开关型电源防雷组合依据IEC和GB标准设计,单级电涌保护最大放电电流可达20~160kA(8/20μs),能对电源系统的浪涌电压进行有效的钳制,并集合了智能化监测形成一体化结构,在浪涌防护方面拥有Up值低、TOV故障表现出色等特点;而防雷监测方面,实现寿命预警、雷击计数、温度监测、线路监测等功能,可依据不同的配电系统(TT/TN/IT)选择相适应组合。
产品特点:

       内置过流过热、温控断路技术,安全可靠
       无续流、漏电流小、残压低
       高能电涌保护
       反应速度:10-9秒级
       集成SPD、SCB状态,雷击计数,丢地等监测功能
       秒级告警,本地显示同步后台接收告警信息,灵活组网进行实时监测
      SPD全生命周期监测,提前告知寿命
      采用一体化结构,35mm标准导轨固定,便于快速安装、维修或更换
产品使用范围:

电源线路架空输入建筑物的总配电柜
    移动基站易受直击雷电源输入端
    雷击风险较高地区\山区设备电源输入端
    室外配电柜/配电箱
产品尺寸:

产品性能参

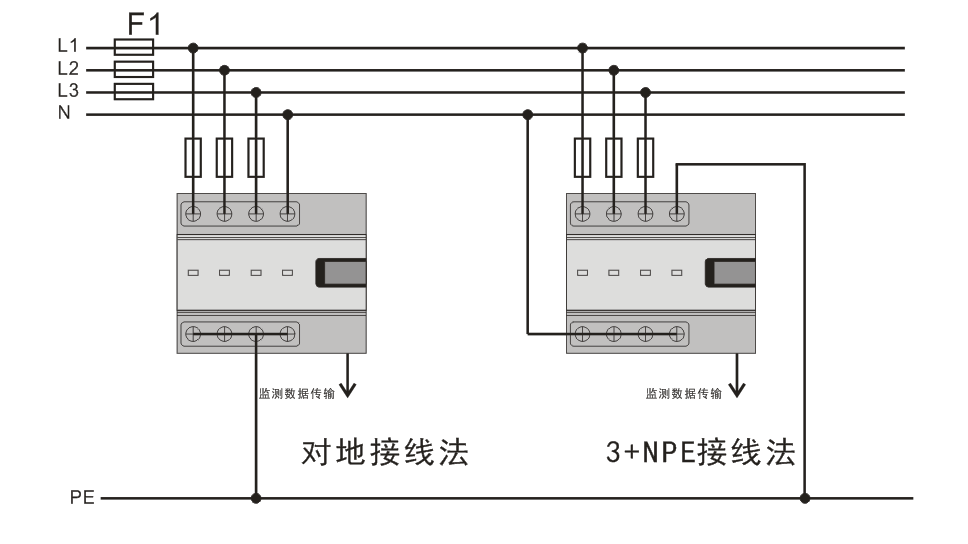

安装说明及安装示意图:
     1、防雷产品必须可靠接地,请参照国家相关的标准进行电涌保护器的可靠接地处理。
      2、连接线线径要求:根据GB 50343-2012,表6.5.1要求
      TV1-160电源连接线线径不小于6mm2,接地连接线线径不小于10mm2,
      TV1-80电源连接线线径不小于4mm2,接地连接线线径不小于6mm2,
      TV2-4O电源连接线线径不小于4mm2,接地连接线线径不小于6mm2,
      TV3-20电源连接线线径不小于2.5mm2,接地连接线线径不小于4mm2。
      3、连接导线长度要求:每路电涌保护器两端的连接导线应短直,长度不宜大于0.5米,否则应采用凯文接法。
      4、电涌保护器应安装在靠近配电处。电涌保护器对地接法应安装在主线路过流保护装置的负荷侧,电涌保护器零
      地接法可安装于主线路过流保护装置的前侧或负荷侧。
      5、电涌保护器前端必须串接过流保护装置,推荐选用熔断器或专用浪涌后备保护器,串接过流保护装置的作用为:
    (1)短路保护(2)瞬间过流保护(3)维护方便(4)保证供电连续性(5)参数选择:整定电流63A,分断电流35kA。
      6、安装距离要求:开关型电涌保护器与后级限压型电涌保护器距离要大于10米,前、后级限压型电涌保护器配合使用
      时,安装距离要大于5米。
      7、安装有电涌保护器的配电柜、配电箱,当配电柜、配电箱在作绝缘耐压测试前必须将电涌保护器前串接的过流保护装置置于“OFF”状态。
