TY-RS-P系列工业信号防雷器

2019-03-04




产品介绍:

     TY-RS-P系列工业信号防雷器是依据IEC通讯电涌保护器的标准设计。适用于通讯专线/遥测信号/遥控信号等大功率信号设备的防雷保护,额定负载电流5A。产品的接口形式为标准的螺丝固定卡接式为标准的螺丝固定卡接式接口,可保护2芯条线路。产品是模块化35mm导轨安装方式,安装维护极为便捷。最大放电电流可达10KA,采用两级串联式,反应时间皮秒级,适用于大功率负载控制信号系统的未级保护。


产品特点





产品使用范围:


安防系统:遥测线路、遥控线路、通讯线路                             消防系统:遥测线路、遥控线路、通讯线路

                   工业控制系统:遥测线路、遥控线路、通讯线路                       其它控制系统:遥测线路、遥控线路、通讯线路


产品性能参数:

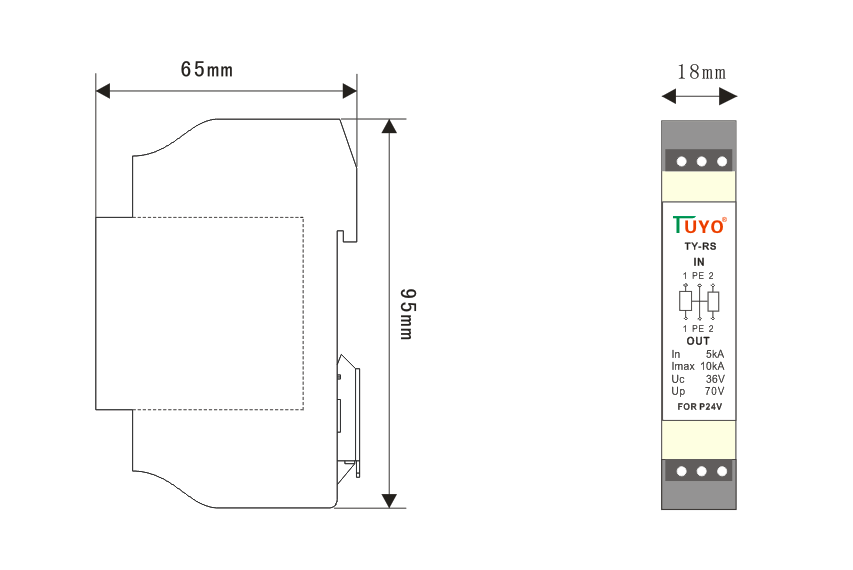

产品尺寸:

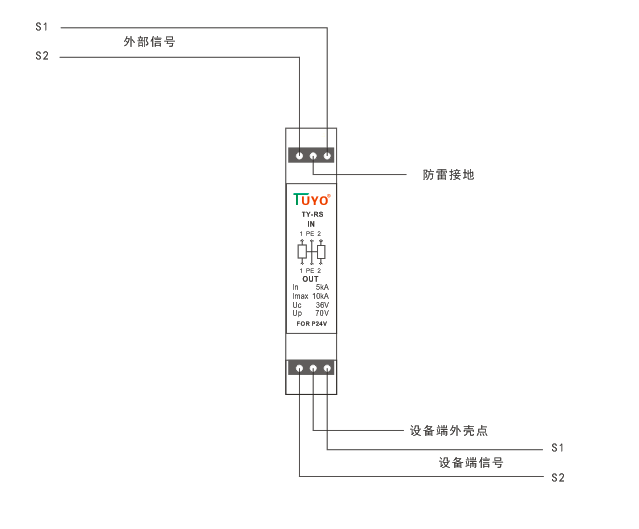

接线使用图:



1、可选固定件安装:将防雷器固定到35mm标准导轨上。
    2、工业信号防雷器与被保护设备安装距离不得大于1米。
    3、接线参见图示:将被保护设备原输入线路插入防雷器标有(IN)端口螺柱卡接孔内,锁紧螺丝(安装时必须选择匹配的螺丝刀)。
    4、接地要求:
       (1)工业信号防雷器的地线须接在标有In端的接地螺丝上标示所示,且接地线不得小于2.5mm平方,为防止雷电二次感应接地线接在In端。
       (2)接地线两端须确认良好连接固定。
       (3)地阻要求应符合国家有关标准。
    5、当线路中信号电平超过选用的电涌保护器Uc值时,电涌保护器会损坏,同时出现信号中断。
    6、当信号(或交流、直流电路)电流超过电涌保护器的负载电流时,电涌保护器会发热损坏。
    出现上述两种情况时,请迅速取下电涌保护器,重新选择与线路信号特性相匹配的电涌保护器。
